Ejercicio de espeleosocorro en Morteros-Imunia

El sábado 17 de octubre del 2026 llevamos a cabo junto a las unidades de subsuelo y montaña de los Mossos d’Esquadra y el espeleosocorro madrileño un ejercicio de socorro consistente en extraer una camilla desde el sifón de Arena (-137 m) de la travesía Morteros-Imunia.

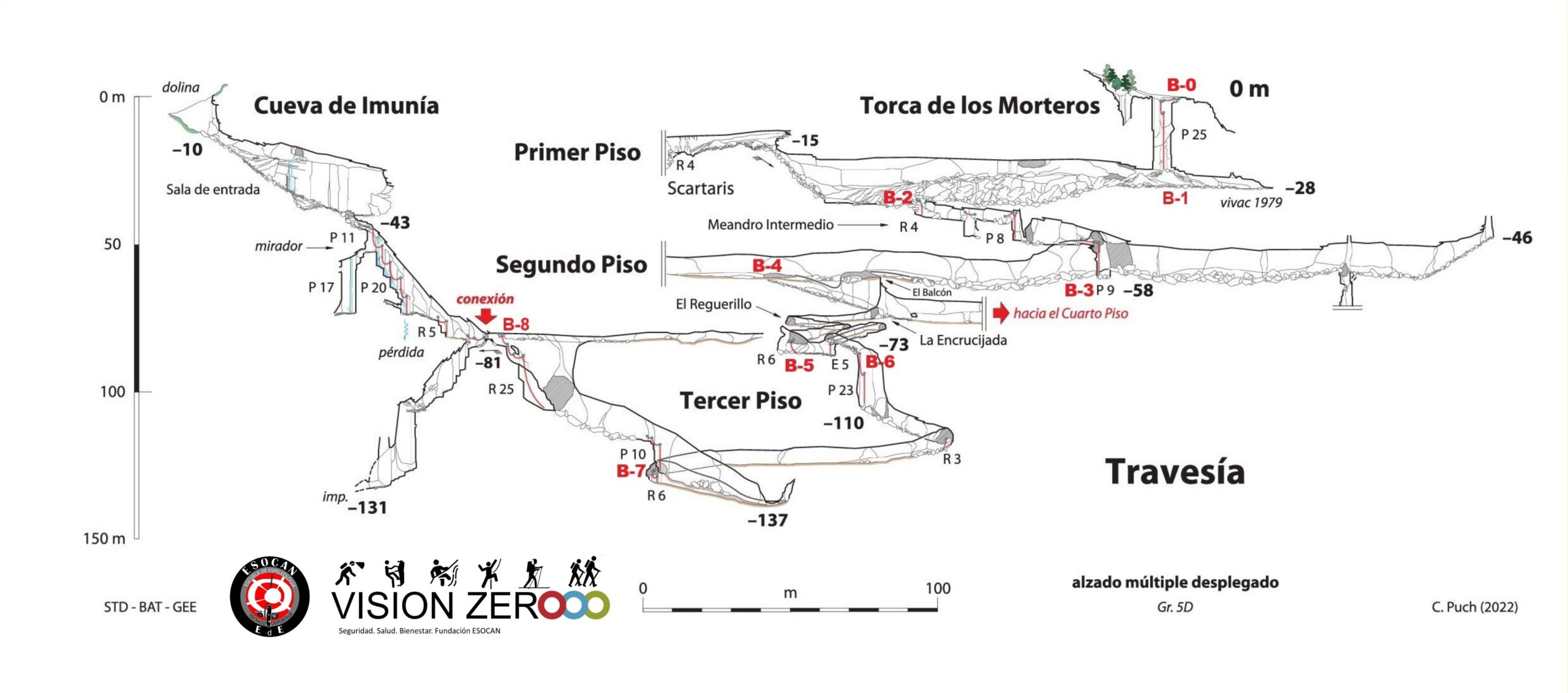

La cavidad fue dividida en cinco zonas de trabajo. La previsión horaria de nuestro sistema de gestión de rescates nos decía que la camilla estaría fuera a las 19:55 h. finalmente salió a las 20:31.

Estos 36 minutos de retraso en la salida coinciden con los 38 minutos de retraso en la salida del primer equipo desde el PMA. Aunque luego los tiempos parciales no fueron coincidentes con la programación puntual, pero si con la global.

Uno de los objetivos del ejercicio era el de implementar los distintos sistemas de comunicaciones desarrollados desde el ESOCAN y depurar/conocer su alcance. Para ello se han puesto en práctica los siguientes sistemas:

Gestión del Operativo:

Desde hace más de 10 años venimos utilizando un sistema integral de gestión de un operativo de rescate, que requiere para su optimización un alto nivel de comunicaciones dentro/fuera/dentro. Hasta ahora siempre estábamos trabajando con información escasa y en el mayor de los casos información supuesta. En este caso al contar con comunicaciones “instantáneas” con los jefes de equipo, el potencial de esta herramienta ha sido sorprendente.

Fichas de misión:

Hasta ahora, la asignación de recursos y misión a los jefes de equipo se hacía a mano y en papel.

En este caso hemos implementado un sistema electrónico de transmisión de la información y control de accesos basado en tarjetas NFC.

Estas tarjetas, además de facilitar, estandarizar y garantizar una buena trazabilidad en la información sirven como acreditación de acceso a las distintas áreas del socorro (PMA, zona de descanso, boca de acceso, transporte etc)

Cada jefe de equipo ha recibido su tarjeta y las tarjetas de sus socorristas asignados. Con ellas han acudido a la zona de gestión del material, al vehículo lanzadera y a la boca de cueva.

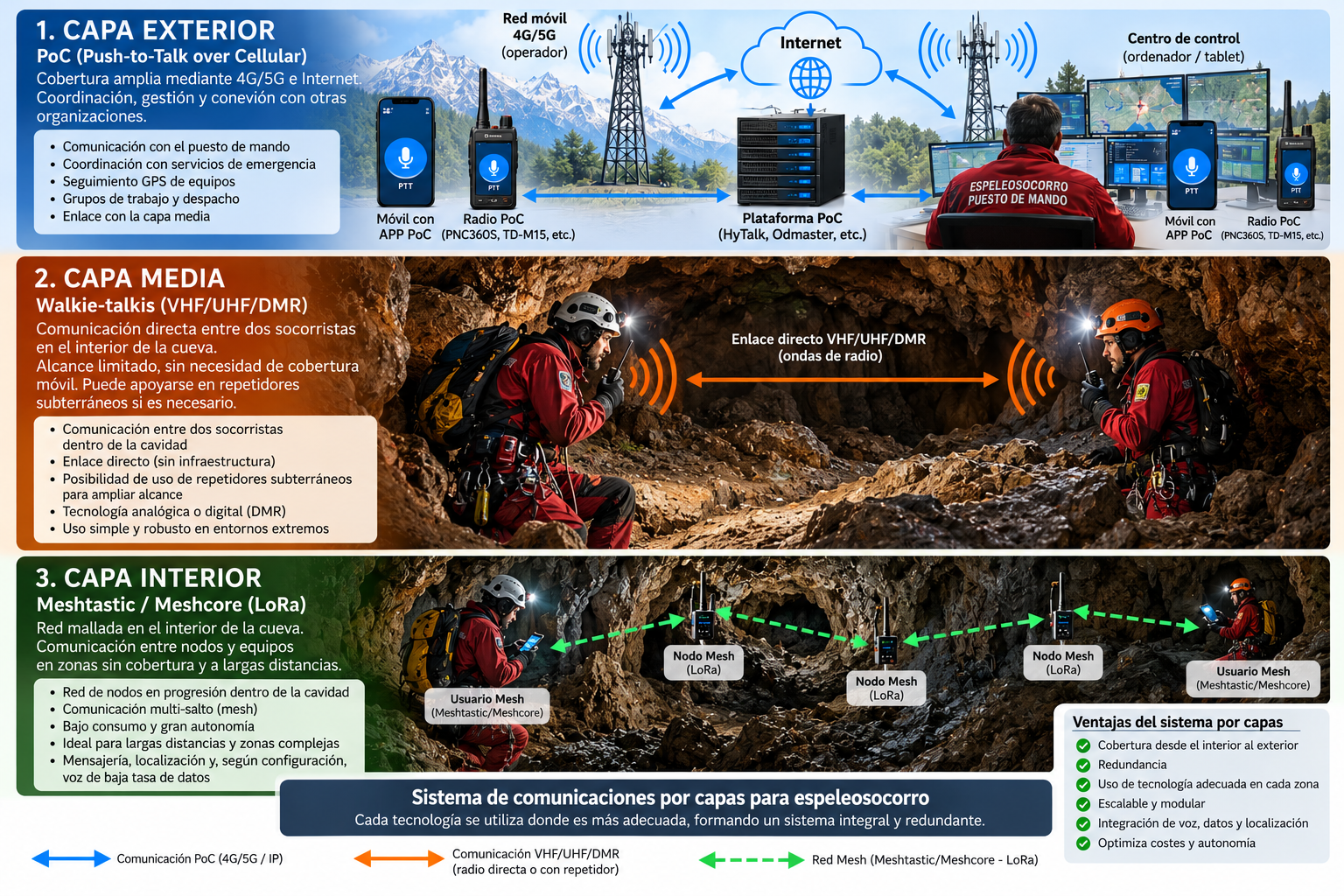

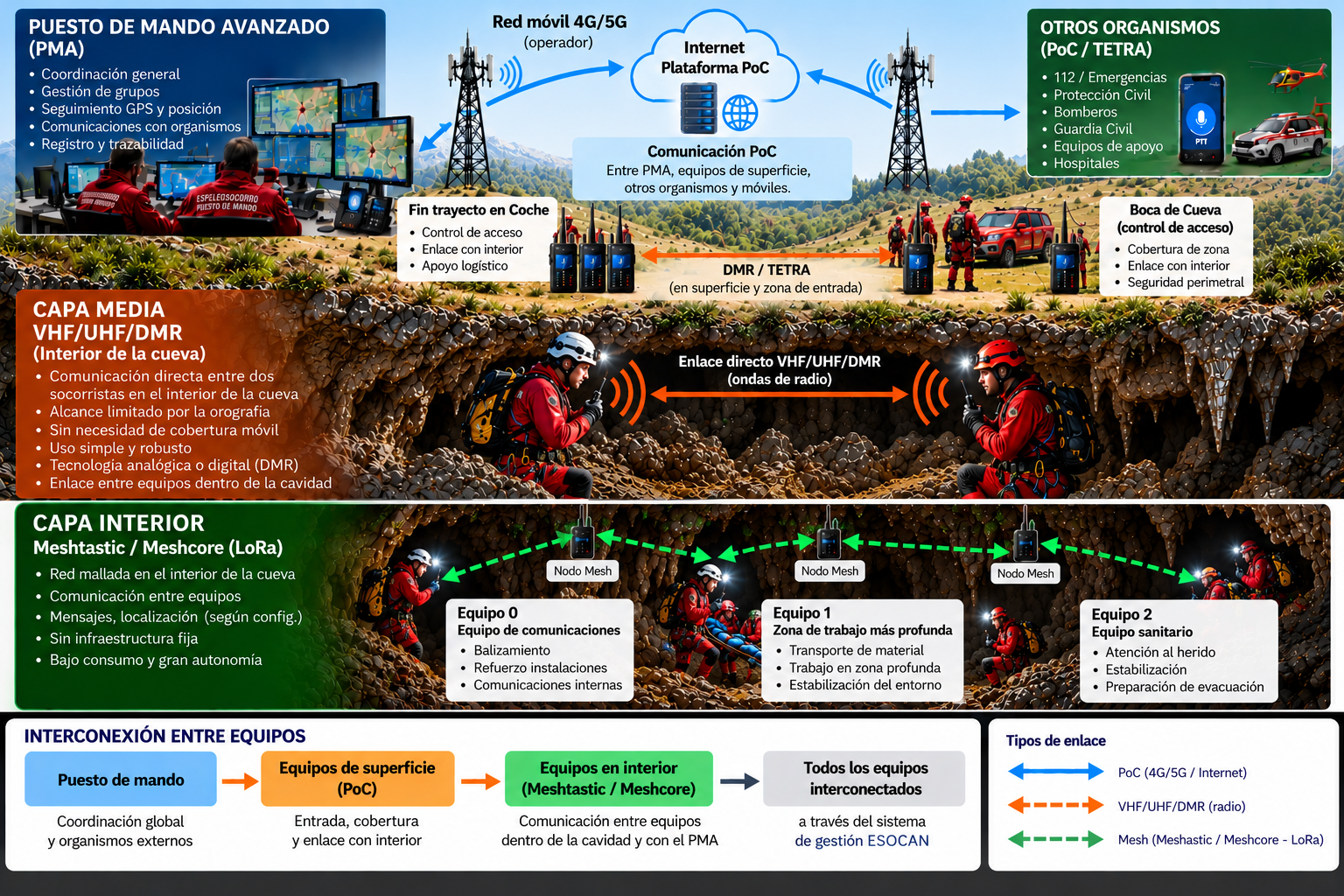

Comunicaciones exteriores:

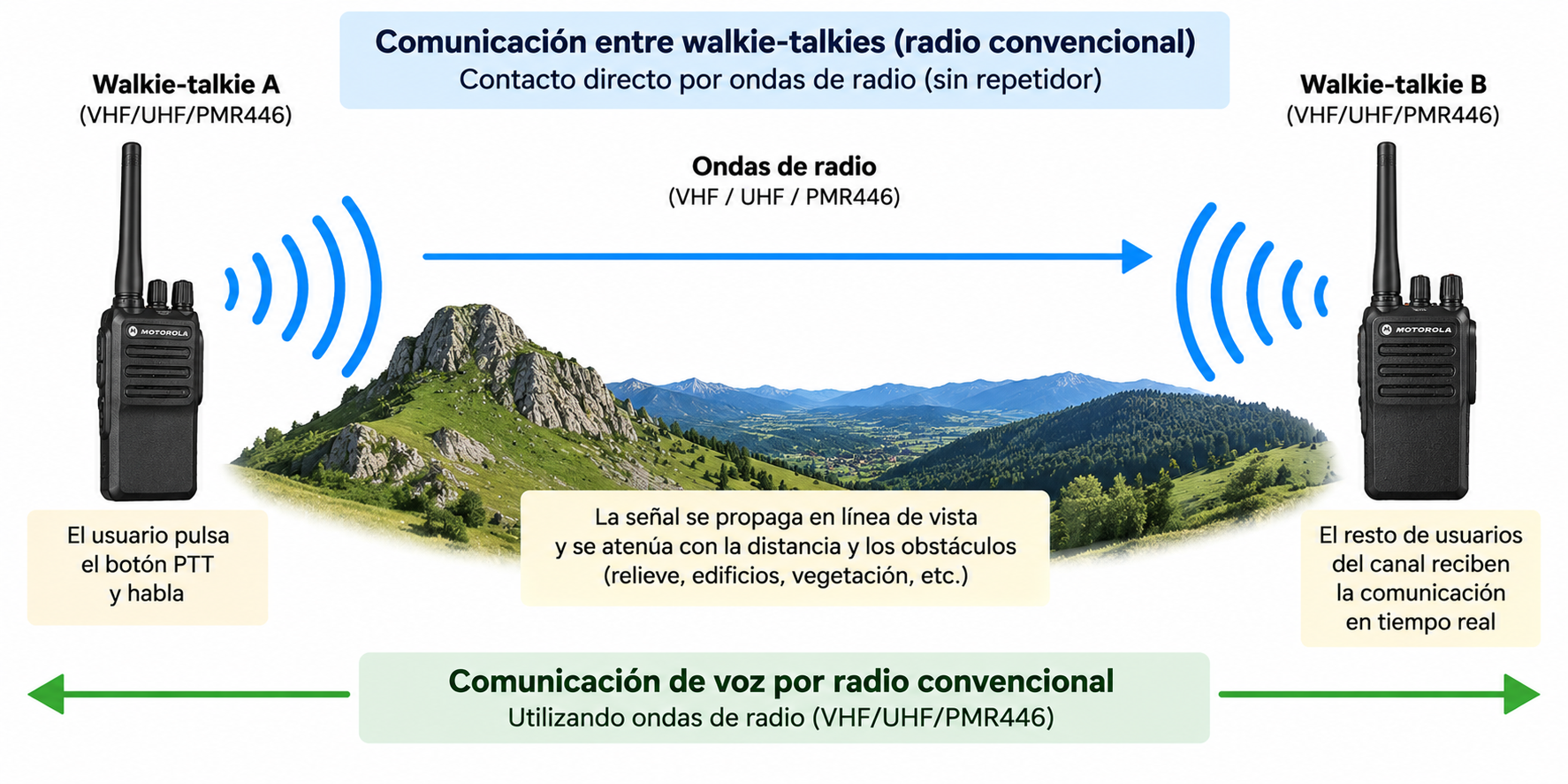

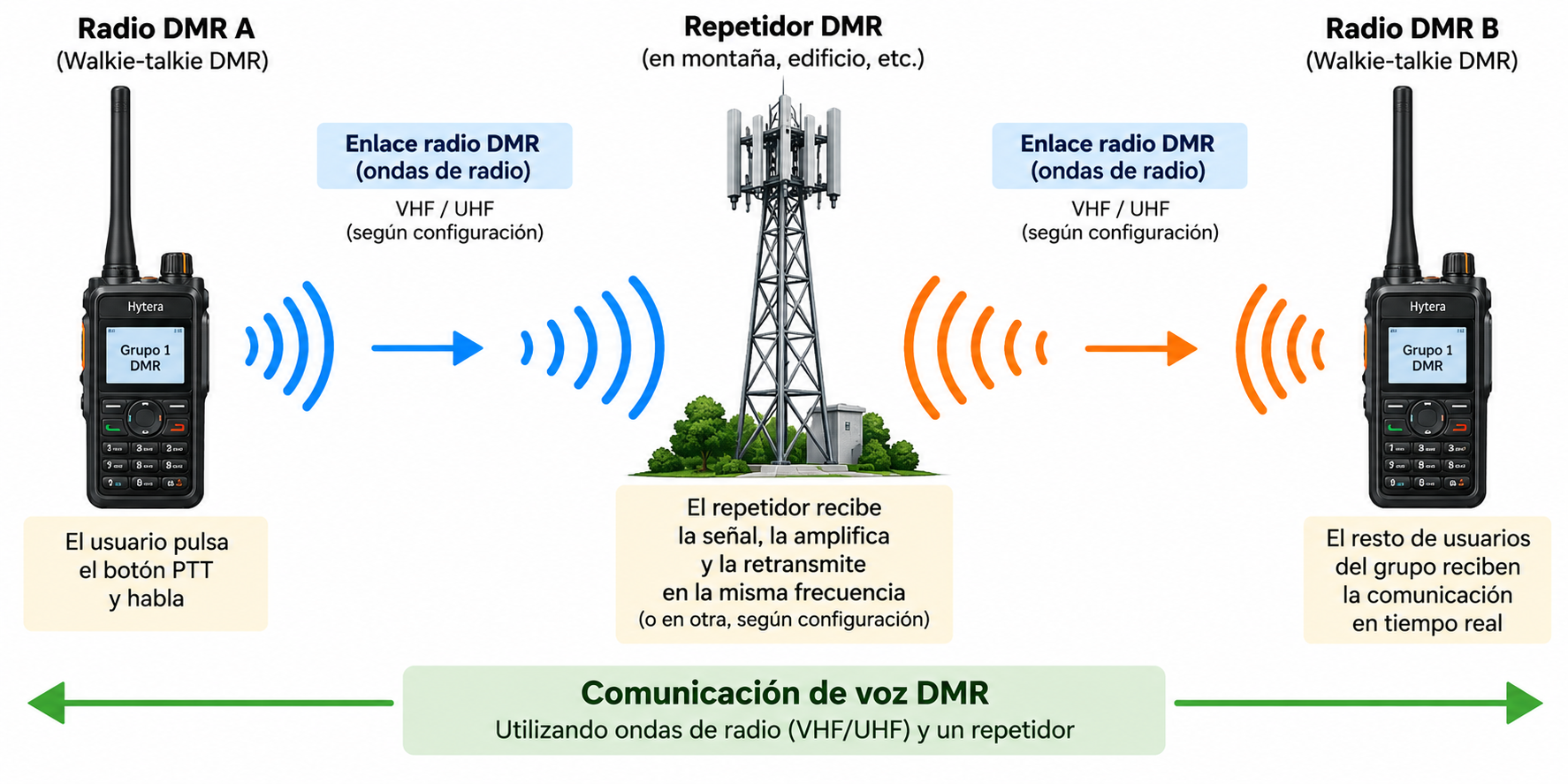

En este ejercicio, además de contar con las comunicaciones habituales: teléfono móvil, walkie talkies y emisoras de los vehículos de P.C hemos utilizado tecnología PoC, la aplicación para teléfono ODmaster y la red de comunicaciones MESHOCAN. Todas ellas formando un sistema de capas compacto y complementario

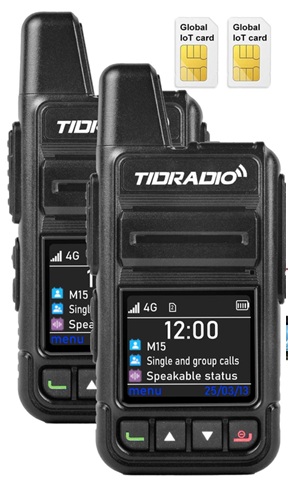

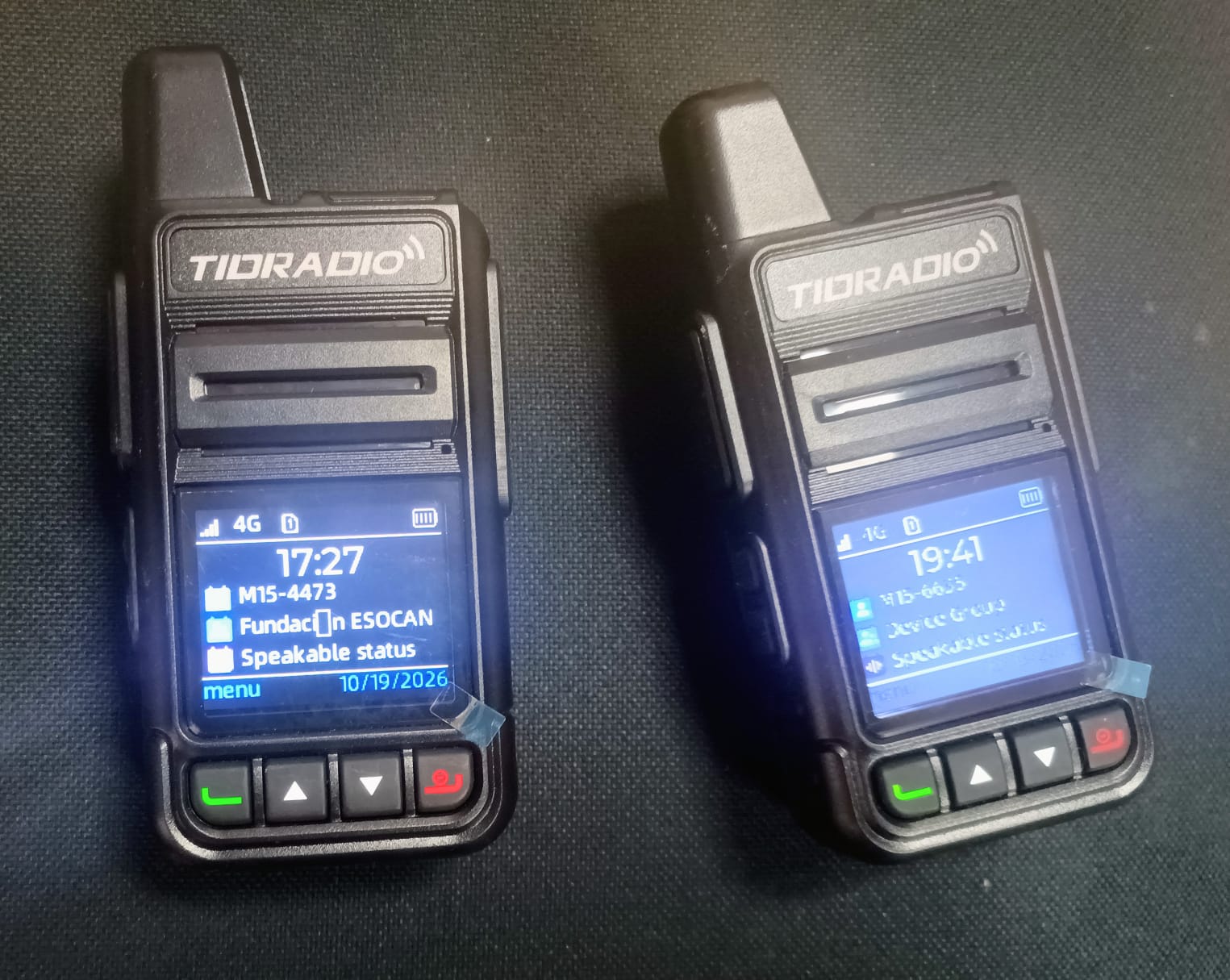

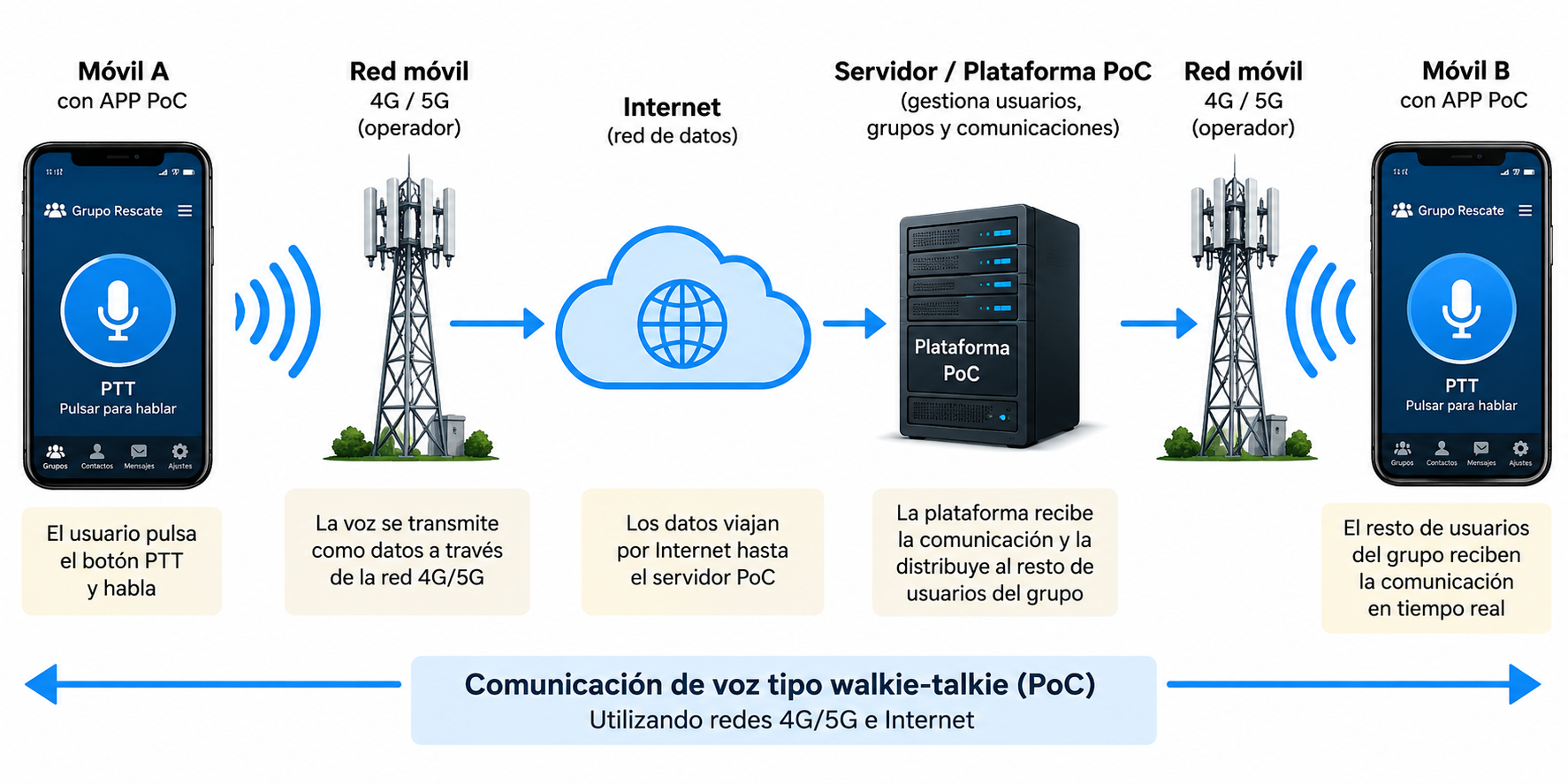

Emisoras PoC/APP ODmaster.

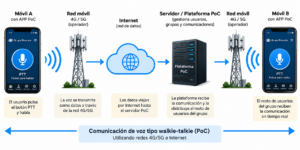

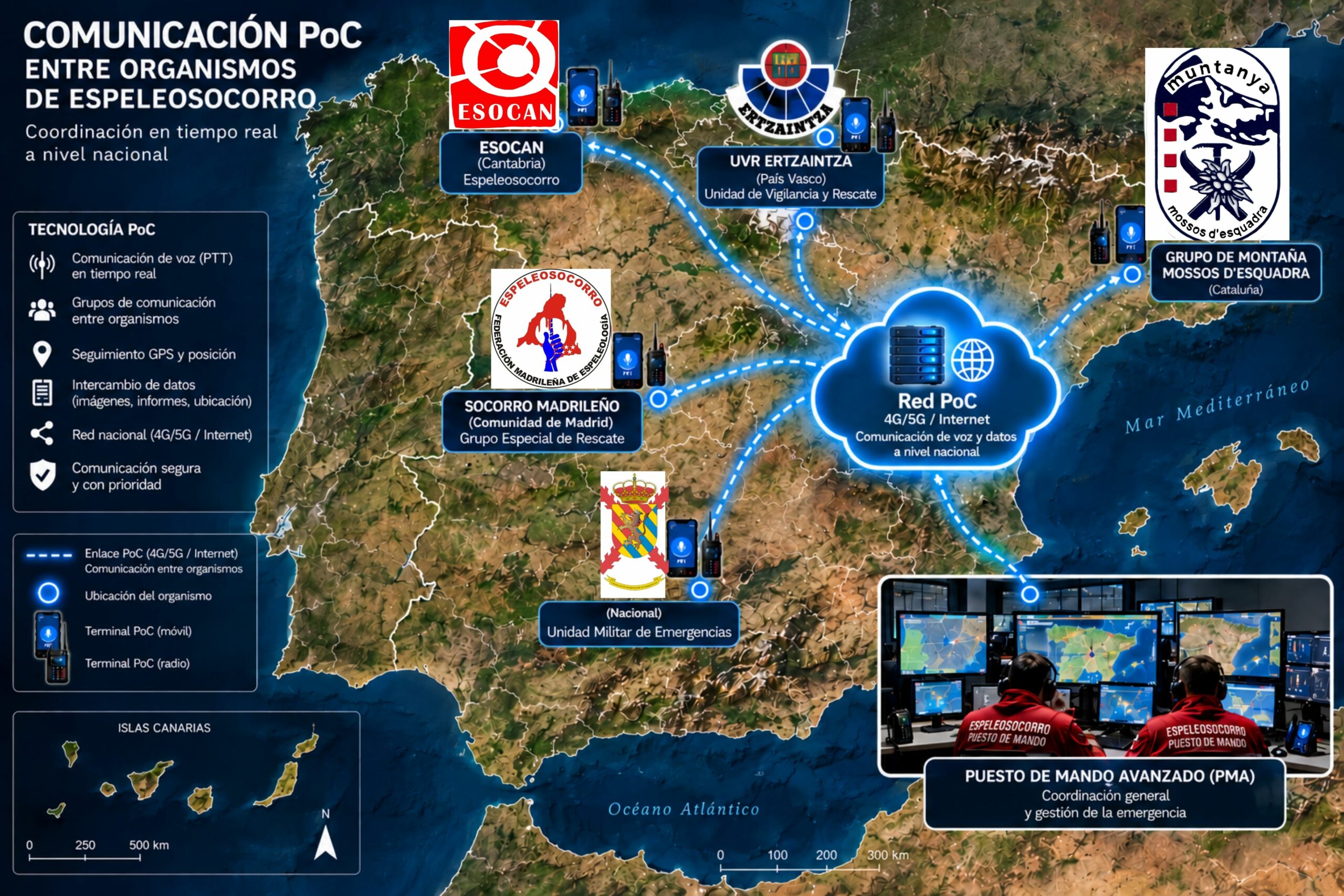

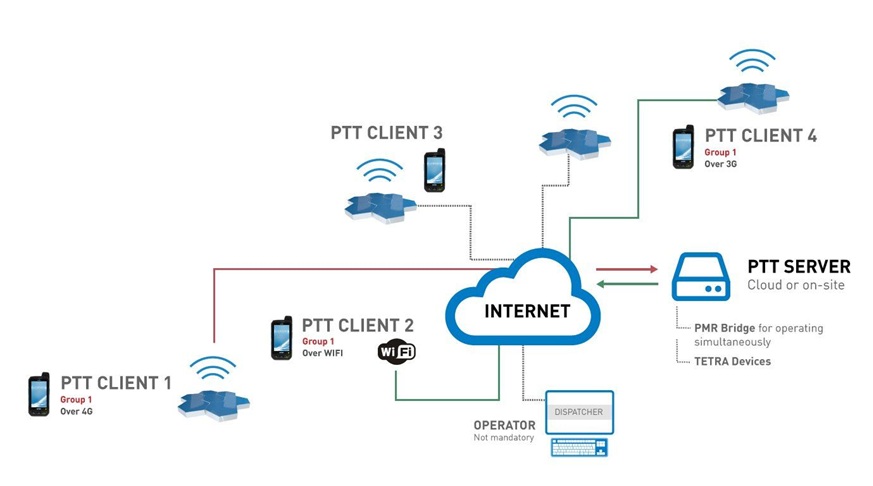

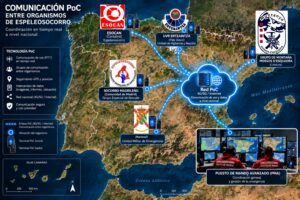

Este sistema de comunicaciones basado en redes de telefonía móvil (https://espeleosocorro.es/tecnologia-poc-y-su-aplicacion-al-espeleosocorro/) nos ha sido de gran utilidad en la fase de movilización, pues todos los socorristas que acuden al PMA pueden mantenerse en contacto con éste a través de su teléfono móvil y la APP ODmaster.

Por otra parte, en momentos puntuales de pérdida de comunicación por teléfono móvil/whatsapp/emisora, se podía mantener comunicación con ODmaster. Siendo éste un sistema de respaldo y última opción. Las radios PoC que hemos comprado facilitan las comunicaciones a los responsables de gestión situados en el entorno del PMA. Las conversaciones quedan grabadas y se pueden escuchar aun cuando en su momento no las oíste.

Red Meshocan:

Gracias a la colaboración con el Ayuntamiento de Espinosa de los Monteros y especialmente a la Junta Vecinal de Las Machorras, hemos contado con el edificio de las antiguas escuelas de Las Machorras.

La situación de este edificio no es el mejor desde el punto de vista de las comunicaciones con boca de cueva, pero sin duda es perfecto para la instalación en él del PMA.

Se suma el echo de que en las bocas de Morteros e Imunia no hay cobertura de teléfono móvil. Esto impide crear una red Mosquito entre las cavidades y el PMA. Por lo tanto, no nos queda otro remedio que instalar repetidores intermedios entre ambas ubicaciones optando por una arquitectura de doble red, una en el exterior y otra en el interior.

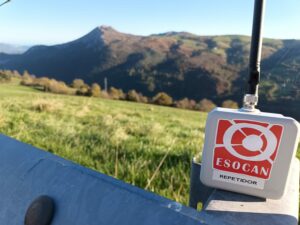

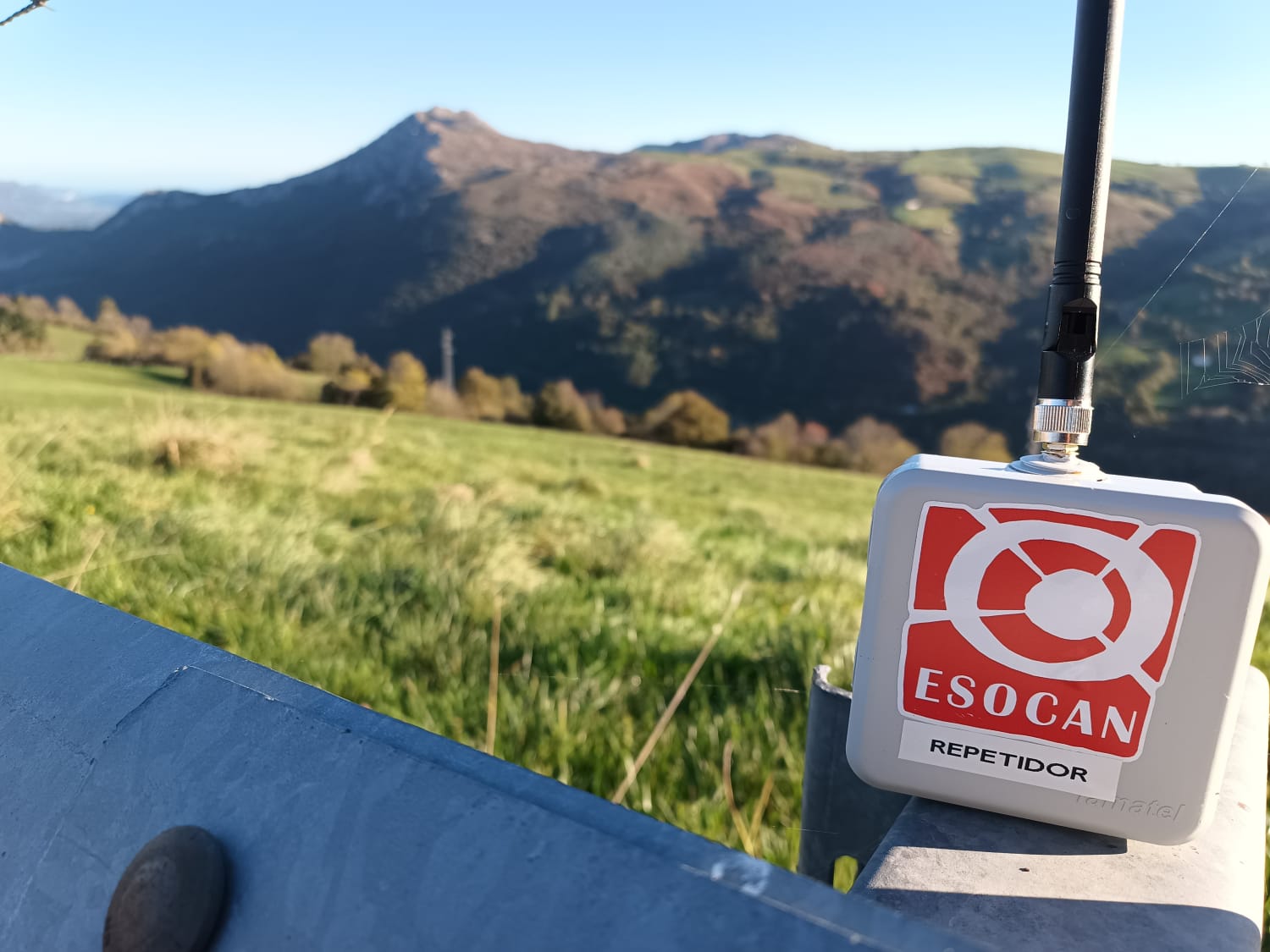

La ubicación de los nodos en el exterior se ha calculado utilizando la aplicación Meshtastic site planer (https://site.meshtastic.org/). Esta aplicación web permite establecer las coberturas de radios LoRa sobre el terreno de forma que se puedan definir los solapes entre éstas y garantizar la línea de comunicaciones.

No hemos puesto el repetidor en el lugar topográfico mas eficiente, hemos elegido un lugar con una cobertura suficiente, pero que esté cerca de una carretera o camino asfaltado, en lugar elevado y de fácil gestión (en un abedul junto a una pista). En boca de cueva hemos puesto otro repetidor idéntico.

El edificio de las escuelas de Las Machorras, no tienen ventanas hacia el norte, donde se encuentran las bocas de Morteros-Imunia y cuenta con unos paredones de piedra de 1 m. de espesor. En previsión de que no nos ocurriera lo mismo que en el simulacro nacional de Lanestosa, hemos puesto al sur, en el muro de la iglesia otro repetidor que enlaza el del PMA con el intermedio en el monte. Por lo tanto, para llegar con la señal a boca de cueva tenemos tres saltos.

La calidad de la señal en todos estos repetidores la hemos verificado con la aplicación del ecosistema Meshcore Probador de señal MeshCore

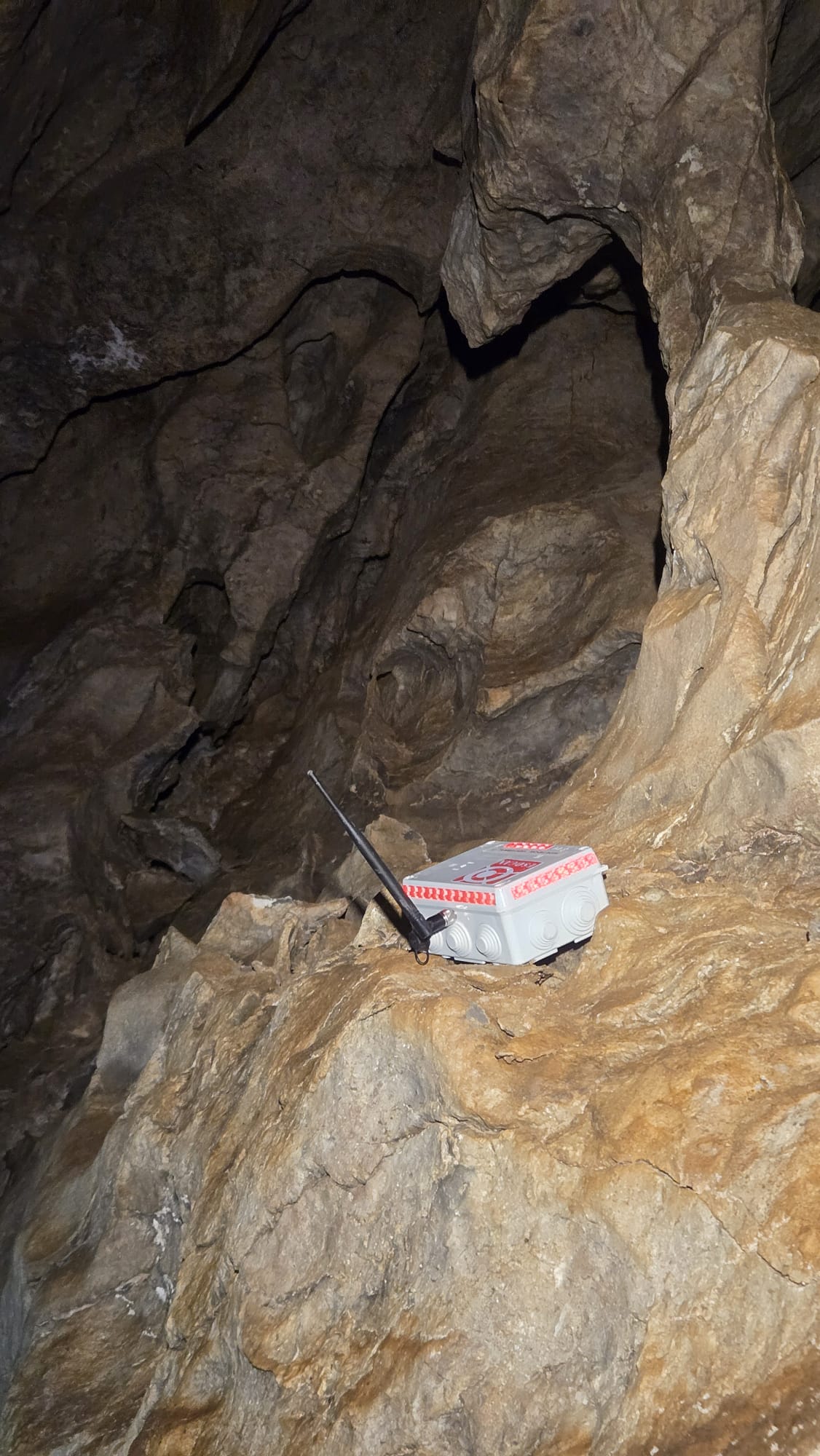

Una vez garantizada la calidad del enlace, hemos procedido a ir colocando tantos nodos como fuera preciso en el recorrido de la camilla.

Para ello hemos necesitado en el interior de la cavidad un total de 13 nodos y un repetidor de sala. Lo que hace un total de 17 saltos desde el servidor situado en el PMA.

Los equipos han contado con un nodo configurado como companion radio



A continuación se muestran todos los eventos registrados en el PMA llegados desde los distintos sistemas de comunicación

Fecha	Rescate
17/10/2026	Morteros Imunia
Hora	Evento
10:18	Salida equipo 1 de PMA hacia cabaña 2
10:37	Equipo 1 en cabaña 2
10:41	Equipo 1 saliendo del punto 4×4 hacia boca de cueva
11:02	Llegada coche lanzadera
11:06	Equipo 1 iniciamos a instalar la progresión en la boca de la cueva
11:07	Salida equipo 2 de PMA hacia cabaña 2
11:29	Equipo 2 saliendo del punto 4×4 hacia boca de cueva (Cabaña 2)
11:31	Vehículo lanzadera de regreso a PMA
11:44	Equipo 2 boca de cueva preparado para entrar
11:47	Llegada coche lanzadera
11:50	Salida Equipo de comunicaciones (Equipo 6) hacia cabaña2
12:07	Equipo de comunicaciones fin trayecto coche lanzadera
12:08	Vehículo lanzadera de regreso a PMA
12:18	Comunicaciones en boca de cueva
12:20	Terminal cable 4 colocado en cabecera pozo entrada
12:30	Llegada coche lanzadera
12:28	Equipo comunicaciones en base P25
12:37	Nodo 1 en base P25.
12:42	Equipo comunicaciones en cabecera P26 entrada meandro
12:43	Nodo 2 entrada meandro
12:46	Equipo comunicaciones en desfondamiento
12:50	Nodo 3 en desfondamiento
12:58	Equipo comunicaciones en base P6
13:00	Salida Equipo 4 de PMA hacia cabaña 2
13:02	Nodo 4 en meandro intermedio
13:05	Nodo 5 en cabecera P9
13:11	Equipo comunicaciones en base P9
13:14	Nodo 6 a medio camino P9 y Balcón
13:18	Nodo 8 (no usamos 7) en balcón
13:20	Equipo 4  fin trayecto coche lanzadera
13:22	Equipo comunicaciones en reguerillo
13:25	Equipo comunicaciones en contacto con Equipo 2
13:28	PMA solicita información a interior cueva
13:30	Equipo comunicaciones en escalada 5
13:32	Nodo 10 entre P3 y E5
13:32	Solicita a equipo comunicaciones información sobre instalación de nodo 9
13:35	Nodo 11 entre cabecera P23 y E5
13:37	Nodo 9 curva reguerillo
13:41	Llegada coche lanzadera
13:42	Salida equipo 3 a boca de cueva
13:45	Equipo 4 en base de P25
13:47	Herido fallecido
13:50	Repetidor cable 2 en cabecera P4
13:52	Fin de nodos
13:59	Equipo 3 fin trayecto coche lanzadera
14:01	PMA solicita información a interior cueva
14:02	Equipo 1 y comunicaciones en sifon de arena
14:03	Equipo 1 llegando al punto de inicio del simulacro
14:06	PMA solicita información a Equipo 1 de movimiento camilla
14:07	Equipo 1 estima movimiento de camilla en 1h 30 min aprox
14:12	Equipo 3 entrando por morteros
14:20	Llegada coche lanzadera
14:29	Salida equipo 5 de PMA  a cabaña 2
14:43	PMA solicita informe de situación a Equipo 2
14:45	Equipo 3 con Equipo 4
14:52	Equipo 5 fin trayecto coche lanzadera
14:56	PMA solicita a equipo comunicaciones información sobre ubicación
15:06	Equipo 5 en boca de cueva
15:17	Equipo 4 en posición
15:21	Equipo 2 instalación preparada
15:22	Equipo 2 instalado y a espera de recepción de camilla
15:31	Equipo 4 pregunta cuando se mueve camilla
15:34	Equipo comunicaciones fuera de cueva
15:45	Equipo 1, victima en camilla, en 5 min comienza maniobra
15:53	Equipo comunicaciones en parking
15:55	Camilla anclada, empiezan a moverla
15:58	Equipo comunicaciones en coche lanzadera
15:58	Equipo 5 solicita mover nodo 2 que esta en el paso de la camilla
16:08	PMA a Equipo 5, probar a mover nodo 2 si no se rompe la comunicación, se puede mover
16:10	Equipo 5: en 5 min enviad un mensaje para comprobar que funciona
16:11	Equipo 4 comprobando comunicación con nodo 2
16:15	PMA a Equipo 5, comprobando nodo 2
16:29	Equipo 3 para puesto de mando
16:34	PMA para todos los equipos: información sobre desinstalación de zonas de trabajo y recoger nodos. Confirmación de recepción de mensaje
16:34	PMA para todos los equipos: información recepción de camilla
16:37	Equipo 2 confirma
16:37	Equipo 2 recibe camilla
17:09	PMA para todos los equipos: cambio en recepción a la salida de cueva. Os recogen en el parking de abajo, se pondrá carpa con calefactor para la espera. Cuando podáis confirmar.
17:10	Equipo 4 confirma
17:13	Equipo 2 recibido cambio de recepción en salida de cueva
17:14	Equipo 5 recibido
17:23	PMA a Equipo 2, solicita información de camilla
17:24	Equipo 2 pasa camilla a Equipo 3
17:30	Equipo 3 recibe camilla
18:05	Equipo 1 fuera cueva por via ferrata
18:15	Marti (Equipo 1) entra de nuevo a Equipo 5.
18:16	Equipo 5: necesitamos 2 cuerdas para el contrapeso y tracción de salida. 40 y 20 por si tenéis alguna.
18:19	Jordi y Susana (Equipo 1) van para el parque de abajo, hay que recogerlos ahí
18:20	Ana (Equipo 1) entra de nuevo a Equipo 5
18:30	PMA a Equipo 1 solicita información sobre 3 miembros de equipo 1
18:31	Equipo 5: me ha dicho Marti que Carlos (jefe Equipo 1) y Xavi están con el Equipo 2
18:44	Jordi y Susana (Equipo 1) bajando pista
18:45	Sale coche lanzadera a recogerlos
18:48	PMA solicita información de camilla a Equipo 3 o 4
18:57	coche Móvil 2 baja a Jordi y Susana (Equipo 1) y coche Móvil 1 se disponen a montar Punto caliente en parking cueva
19:00	PMA solicita información de camilla a Equipo 5
19:01	Camilla a punto de llegar a P8 (Equipo 4)
19:09	Llegada coche Móvil 2 con Jordi y Susana (Equipo 1) a PMA
19:14	Móvil 2 sube con Móvil 1
19:15	Punto caliente montado en parking
19:19	PMA solicita de nuevo ubicación de camilla
19:24	La camilla ha pasado el P8 en Equipo 4
19:24	Equipo 4 empieza a recoger material y nodos. Camilla en Equipo 5
19:25	PMA solicita información sobre Equipo 3
19:27	Punto caliente parking avisa de que salen dos personas de Equipo 1 (Carlos y Xavi)
19:27	PMA avisa a Equipos de dentro de cueva de que avisen de la gente que sale de cueva para recogerlos
19:30	Equipo 4: nodo 5 retirado
19:35	Coche Móvil 1 baja a PMA con Carlos y Xavi (Equipo 1)
19:38	Equipo 4: el Equipo 3 esta recuperando sacas, solo quedan 2 componentes abajo del todo. El resto se ha reciclado y ayudando al 4 y al 5
19:40	PMA recuerda a Equipos de dentro de cueva avisar al salir, y bajar hasta punto caliente
19:47	Coche Móvil 1 llegada a PMA con Carlos y Xavi
19:48	PMA solicita información sobre equipo 2, y avisa de quien no este haciendo nada vaya saliendo para no obstruir el transporte a PMA
20:01	PMS solicita información a Equipo 2 sobre su ubicación
20:06	Equipo 5: Equipo 2 estan con el equipo 5 menos los dos que iban con el Equipo 3
20:12	Equipo 4: el equipo 4 esta saliendo integro el ultimo
20:16	Equipo 4: retirando nodo 2
20:30	PMA pregunta si sale algún equipo
20:31	Equipo 4 y 5: Camilla fuera
20:33	David (Equipo 2) fuera
20:38	Equipo 2 en la boca de la cueva y en el pozo de salida al completo
20:40	Equipo 1 dentro de cueva en base P25 (Ana y Marti)
20:45	Coche Móvil 1 llega a PMA con:
20:46	Equipo 4: se echa de menos a 2 integrantes de Equipo 1 (Carlos, jefe de equipo y Xavi)
20:47	PMA confirma que están en PMA
20:49	Coche Móvil 1 sube a punto caliente para recogida
20:58	Sevi (Equipo 3), Diego y Juan Algeciras (Equipo 2) fuera de cueva
21:14	El equipo 2 esperan en boca de cueva a Ana y Martín para bajar juntos a punto caliente
21:16	Coche móvil 1 y 2 bajando a 5 socorristas a PMA
21:27	Llegan ambos coches a PMA, llegan David, Sevi, Javi, Eunate y Egoitz
21:41	Equipo 3: todos en la base de pozo. Cierran Guillem y Miguel Ángel grupo 5
21:50	Sale coche Móvil 1 con 4 socorristas para PMA
22:03	Llegada coche Móvil 2 con Kartu, Juan Felipe, Diego y Juan Algeciras. Móvil 1 con Chester, Miguel, Raul y Diego Hernández.
22:03	Todos fuera desmontando la progresión y el ultimo contrapeso
22:10	Egoitz se va.
22:20	Aun nadie en punto caliente
22:28	Coche Móvil 1 y 2 bajando socorristas a PMA.
22:43	Coches Móvil 1 y 2 a PMA con Joni, Ana, Marti, Joan Bila, Joan San So, Alfons y Roger
22:45	Coche Móvil 1 y 2 suben a punto caliente a por resto socorristas
23:05	Últimos socorristas en coches bajando a PMA
23:16	Llegada coche Movil 2 a PMA con David, Ricardo y Miguel Ángel
23:20	Llegada coche Movil 1 a PMA con Jorge, Marta, Rafa B y Juan Felipe
23:20	Todos los socorristas en PMA
23:35	Comienza briffing
	Fin briffing



Método de despliegue progresivo de nodos LoRa en cavidades para mantener la comunicación con el exterior

Introducción

Las comunicaciones en el interior de las cavidades constituyen uno de los principales problemas operativos en las intervenciones de espeleosocorro. La atenuación producida por la roca, los cambios de dirección de las galerías, los pozos, estrechamientos y salas, así como la ausencia de línea de visión directa, hacen que los sistemas de radio convencionales pierdan rápidamente cobertura.

Las tecnologías basadas en LoRa (Long Range) ofrecen una alternativa especialmente interesante debido a su elevada sensibilidad de recepción y a su capacidad para mantener enlaces de comunicaciones con señales muy débiles.

Sin embargo, en una cavidad no resulta adecuado determinar previamente una distancia fija entre repetidores. Dos puntos separados por 200 metros pueden presentar un enlace excelente, mientras que otros separados por apenas 30 o 40 metros pueden quedar incomunicados debido a un cambio de dirección, un meandro o una zona de elevada atenuación.

Por este motivo se propone un método de despliegue progresivo, en el que los nodos repetidores se van instalando durante el avance del equipo de comunicaciones y su ubicación se determina en función de la calidad real del enlace radioeléctrico. El objetivo fundamental es: Avanzar por la cavidad manteniendo en todo momento una ruta de comunicación activa entre el equipo de exploración y el exterior.

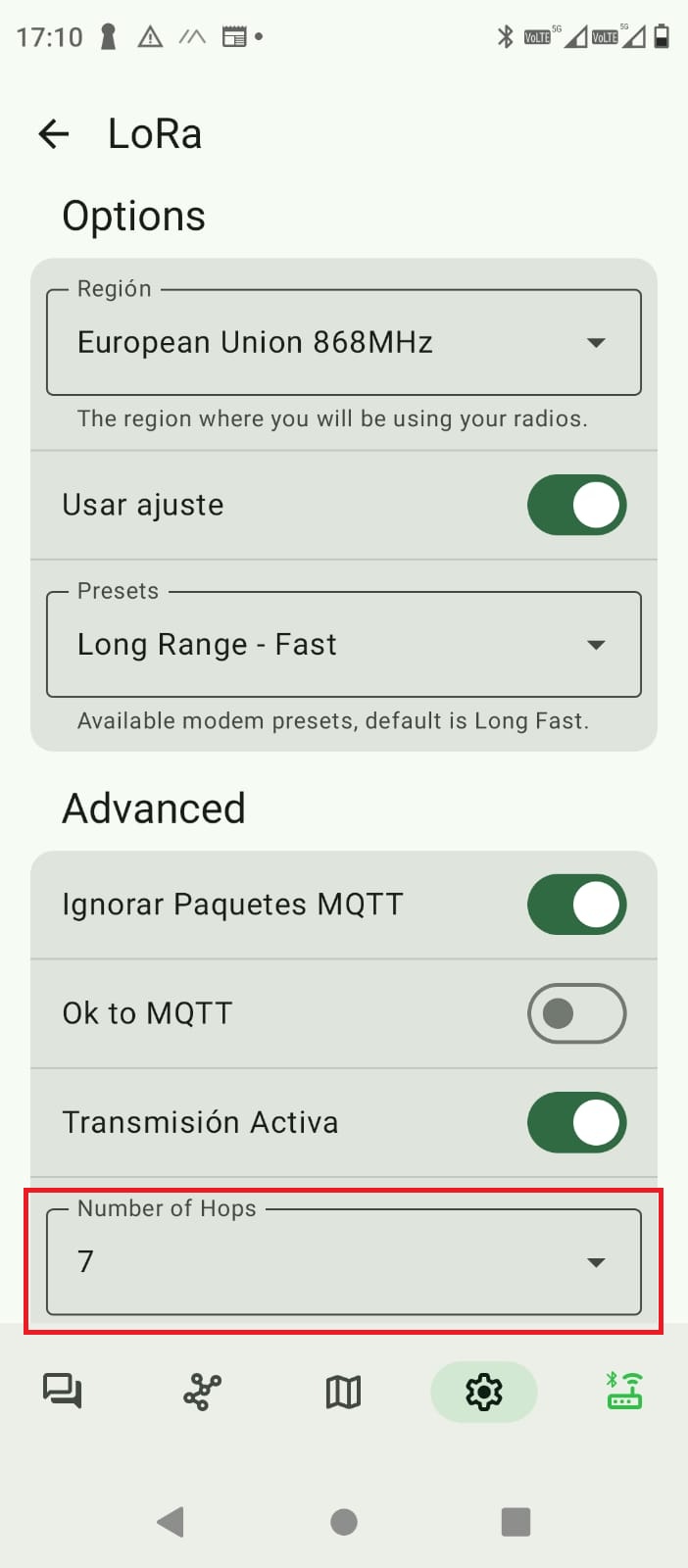

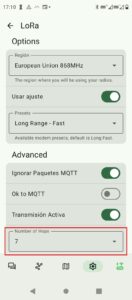

Anteriormente en el ecosistema Meshtastic, utilizábamos dos nodos, uno fijo con la variable Range Test en 15 segundos. Esto es, cada 15 de segundos emitía un bip. Con otro nodo meshtastic avanzábamos por la cueva hasta dejar de oír el bip (avanza mientras pita) Al dejar de recibir el bip, retrocedíamos al punto anterior en el que oímos el bip y allí colocábamos un nodo Meshcore para la red prdincipal. El socorrista con el nodo emisor se desplazaba a la posición de este nodo y repetíamos el proceso.

Tendido Meshcore. Aplicación Signal Tester. (https://meshcore.kyblsoft.cz/) Solo para navegadores Edge o Chrome

Concepto general

El sistema se basa en crear una cadena de nodos LoRa:

Exterior → Repetidor 1 → Repetidor 2 → Repetidor 3 → … → Equipo de comunicaciones

Cada nuevo repetidor se instala antes de que el enlace existente alcance una situación crítica.

De esta manera, la red se construye progresivamente desde la entrada de la cavidad hacia el interior.

Esquema conceptual

La principal diferencia respecto a un despliegue convencional es que la posición de cada repetidor no se determina únicamente por contacto positivo con el anterior, sino por la calidad del enlace con el nodo anterior y la capacidad de mantener una ruta funcional hacia el exterior.

Arquitectura del sistema

Una configuración operativa puede realizarse con tres tipos de equipos:

Nodo A — Exterior

Situado fuera de la cavidad o en la boca de entrada. Su función es constituir el punto de referencia de la red y mantener la conexión con el PMA.

Nodo B — Punta de comunicaciones

Es transportado por el equipo de tendido de comunicaciones del espeleosocorro. Se conecta mediante Bluetooth a un teléfono móvil que permite visualizar el estado de la comunicación.

Nodo N — Repetidor

Es el equipo que se deposita en la cavidad cuando el enlace comienza a degradarse. Una vez colocado, pasa a formar parte de la infraestructura permanente o semipermanente de comunicaciones.

La configuración puede repetirse tantas veces como sea necesario:

A → N1 → N2 → N3 → N4 → B

Tecnología MeshCore

Una implementación especialmente interesante de este método es MeshCore, un sistema de comunicaciones malladas basado en LoRa.

MeshCore permite utilizar diferentes tipos de nodos, entre ellos:

• Companion Radio.
• Repeater.
• Room Server.

Para este procedimiento se emplearían principalmente Companion Radio para el nodo exterior y el equipo de punta de comunicaciones, y Repeater para los nodos que se van instalando en la cavidad.

La utilización de un firmware específico de repetidor permite que los nodos instalados dentro de la cavidad retransmitan automáticamente el tráfico recibido.

Configuración de los equipos

Una posible configuración sería:

Equipo	Hardware	Firmware	Función
A	Heltec V3 / RAK4631	Companion BLE	Exterior, Boca de cueva
B	Heltec V3 / RAK4631	Companion BLE	Punta comunicaciones
N1	Heltec V3 / RAK4631	Repeater	Primer repetidor
N2	Heltec V3 / RAK4631	Repeater	Segundo repetidor
N3	Heltec V3 / RAK4631	Repeater	Tercer repetidor

Todos los nodos deben utilizar una configuración LoRa compatible:

• Banda de frecuencia correspondiente a la región.
• Ancho de banda.
• Spreading Factor.
• Coding Rate.
• Potencia de transmisión.
• Parámetros de red.

Principio fundamental: no utilizar una distancia fija

Uno de los errores más habituales al diseñar una red LoRa en una cavidad sería establecer una regla como:

«Instalar un repetidor cada 200 metros.»

Este criterio puede resultar completamente inadecuado.

La propagación de radio en una cavidad depende de numerosos factores:

• Geometría de la galería.
• Sección de la galería.
• Curvas.
• Meandros.
• Pozos.
• Salas.
• Estrechamientos.
• Humedad.
• Tipo y geometría de la roca.
• Orientación de las antenas.
• Posición del nodo respecto al suelo.
• Presencia de agua.
• Obstáculos.
• Interferencias radioeléctricas.

Por ello, la distancia debe ser una consecuencia de la calidad del enlace y no el criterio principal para determinar la ubicación del repetidor.

Despliegue progresivo

El procedimiento comienza con el nodo exterior A (Boca de Cueva).

El responsable de punta de comunicaciones lleva consigo el nodo B.

Inicialmente: A ───────────────────── B

Mientras B mantiene un enlace de calidad suficiente con A, el equipo puede continuar avanzando. La aplicación móvil permite comprobar:

• Existencia de comunicación.
• Ruta utilizada.
• Número de saltos.
• RSSI.
• SNR.
• Último contacto.
• Pérdida de paquetes.

Determinación del primer repetidor

A medida que el espeleólogo penetra en la cavidad, el enlace comienza a degradarse.

Un ejemplo hipotético:

Distancia	RSSI	SNR	Estado
50 m	-65 dBm	+8 dB	🟢 Bueno
100 m	-74 dBm	+5 dB	🟢 Bueno
150 m	-83 dBm	+2 dB	🟢 Aceptable
200 m	-94 dBm	-3 dB	🟠 Marginal
250 m	-106 dBm	-9 dB	🔴 Muy débil

No es recomendable esperar hasta perder completamente la comunicación. Cuando el enlace alcanza una zona de degradación, el equipo puede decidir colocar el primer repetidor. La red se construye detrás del grupo de comunicaciones

Una de las principales ventajas del método es que el equipo no tiene que transportar previamente todos los repetidores hasta el fondo de la cavidad, ni andar esperando a la reagrupación del nodo emisor del pitido. El tamaño del grupo de comunicaciones se reduce a la mitad y el tiempo de progresión se mejora.

La red se construye progresivamente: Cada repetidor queda situado en una posición que ha sido determinada por las condiciones reales de propagación.

Si transmitimos la ubicación precisa de estos repetidores al PMA que los sitúa sobre la topografía, a lo largo de la intervención de socorro, y conociendo el “path trace”, podemos conocer su situación en “tiempo real” durante el operativo.

Mantener la conexión con el exterior

El aspecto fundamental del procedimiento es que el responsable de tendido no debe limitarse a comprobar si tiene conexión con el repetidor más próximo. Debe comprobar que existe una ruta completa.

Path Trace

Para verificar la continuidad de la red puede utilizarse el sistema de Path Trace de MeshCore. Esto permite conocer la ruta utilizada y estudiar la calidad de los diferentes saltos. La información de cada salto resulta especialmente útil para determinar cuál es el enlace más débil de la cadena.

RSSI y SNR

Dos parámetros fundamentales durante el despliegue son:

RSSI

Indica la potencia de la señal recibida. Se expresa en dBm y, normalmente, cuanto menos negativo sea el valor, mayor será la potencia recibida.

Valores aproximados:

RSSI	Interpretación
-50 dBm	Excelente
-70 dBm	Muy bueno
-80 dBm	Bueno
-90 dBm	Aceptable
-100 dBm	Débil
-110 dBm	Muy débil

Estos valores deben considerarse orientativos, no como límites universales.

SNR

Indica la relación entre señal y ruido. Es especialmente interesante para determinar el margen real del enlace.

Un enlace con:

RSSI = -100 dBm puede seguir siendo perfectamente utilizable si el entorno presenta poco ruido y el SNR es suficiente. Por ello, RSSI no debe utilizarse de forma aislada para decidir la ubicación de un repetidor.

Criterio de decisión

Se propone utilizar tres estados operativos:

🟢 ENLACE ESTABLE

Existe ruta hasta el exterior y el enlace presenta suficiente margen. Continuar avanzando.

🟠 ENLACE MARGINAL

La ruta continúa funcionando, pero el margen de señal disminuye o comienza a producirse pérdida de paquetes. Preparar la instalación de un nuevo repetidor.

🔴 ENLACE PERDIDO

No existe una ruta fiable hasta el exterior. Detener el avance y recuperar la conectividad.

Este sistema permite convertir una medición radioeléctrica compleja en una decisión operativa sencilla.

La aplicación móvil: Probador de señal MeshCore

(https://meshcore.kyblsoft.cz/)

El objetivo final es que el espeleólogo no tenga que interpretar continuamente valores técnicos.

 Elección de la posición del repetidor

La posición óptima de un repetidor no es necesariamente el punto donde se pierde la señal.

Debe buscarse una posición en la que existan márgenes de seguridad hacia ambos lados.

El repetidor debe quedar suficientemente próximo al nodo anterior para garantizar el enlace hacia el exterior y suficientemente próximo al siguiente punto de avance para proporcionar cobertura hacia el interior.

En consecuencia, la posición se determina mediante una optimización práctica:

Máxima distancia de avance posible manteniendo un margen radioeléctrico suficiente en ambos sentidos.

Particularidades de las cavidades

El método resulta especialmente apropiado para cavidades porque permite reaccionar ante cambios bruscos de geometría. Una galería recta puede presentar una propagación excelente, mientras que una curva puede requerir un nodo adicional. También pueden existir zonas en las que un pequeño desplazamiento del nodo mejore considerablemente el enlace. Por ello, cuando el enlace sea marginal, antes de instalar un nuevo repetidor puede ser conveniente realizar pequeños desplazamientos:

• elevar la antena;
• alejarla de paredes;
• modificar su orientación;
• situarla en una zona más abierta;
• evitar depresiones o zonas excesivamente cerradas.

Ventaja frente a un despliegue previamente planificado

El método convencional podría intentar establecer: «Un repetidor cada 150 metros.»

El método propuesto funciona de forma diferente: «Coloque el siguiente repetidor cuando el margen radioeléctrico del enlace existente alcance el umbral operativo establecido.»

Esto hace que la red se adapte automáticamente a la morfología de la cavidad. No existe una distancia predeterminada.

Ventajas para espeleosocorro

El sistema presenta varias ventajas potenciales:

Despliegue progresivo No es necesario conocer previamente todas las posiciones de los repetidores.

Adaptación a la cavidad La ubicación se decide según las condiciones reales de propagación.

Control de la comunicación exterior El equipo puede comprobar continuamente la existencia de una ruta hasta la superficie.

Diagnóstico RSSI, SNR, número de saltos y trazado de ruta permiten identificar el punto débil de la red.

Recuperación Si un repetidor falla, el sistema permite identificar el punto de ruptura de la red y sustituir el nodo.

Procedimiento operativo propuesto

El procedimiento completo puede resumirse en:

Fase 1 — Preparación

1. Configurar el nodo exterior.
2. Configurar el nodo del explorador.
3. Preparar los repetidores.
4. Comprobar antenas.
5. Comprobar alimentación.
6. Verificar comunicación antes de entrar.

Fase 2 — Entrada

A → B

El explorador avanza manteniendo comunicación.

Fase 3 — Primer repetidor

Cuando el enlace se aproxima al límite operativo:

A → N1 → B

Se coloca N1.

Fase 4 — Continuación

El explorador continúa:

A → N1 → B

Fase 5 — Segundo repetidor

Cuando el enlace vuelve a ser marginal:

A → N1 → N2 → B

Fase 6 — Repetición

Se continúa hasta alcanzar el objetivo:

A → N1 → N2 → N3 → N4 → … → B

Fase 7 — Verificación

Se realiza periódicamente un Path Trace para comprobar la continuidad completa de la red.

Principio fundamental del sistema

El concepto puede resumirse en una única regla: El equipo de exploración nunca debe avanzar deliberadamente hasta perder la comunicación con el exterior. Cada nuevo repetidor se instala antes de que el enlace existente deje de ser fiable. De esta manera, la red se despliega progresivamente detrás del equipo de rescate y mantiene una cadena de comunicación desde el interior hasta la superficie.

Conclusión

El despliegue progresivo de nodos LoRa constituye una estrategia especialmente adecuada para comunicaciones de emergencia en cavidades de geometría desconocida.

Frente a una planificación basada exclusivamente en distancias teóricas, el método propuesto utiliza la calidad real del enlace radioeléctrico como criterio para determinar la posición de cada repetidor.

El sistema se construye progresivamente:

Exterior → N1 → N2 → N3 → … → Equipo de comunicaciones en punta

y cada nuevo nodo se instala cuando el enlace existente comienza a aproximarse a su límite operativo.

La utilización de MeshCore permite complementar esta estrategia con información de:

• RSSI;
• SNR;
• pérdida de paquetes;
• número de saltos;
• vecinos;
• rutas;
• Path Trace.

El resultado es un sistema en el que la posición de los repetidores no se decide antes de entrar en la cavidad, sino que se determina durante el propio avance, utilizando las condiciones reales de propagación.

Para un sistema de comunicaciones destinado a espeleosocorro, este enfoque permite convertir la colocación de los repetidores en un proceso dinámico:

avanzar → medir → identificar degradación → colocar repetidor → verificar ruta exterior → continuar.

El objetivo final no es conseguir simplemente el mayor alcance posible entre dos radios, sino mantener una ruta de comunicación fiable entre el equipo que se encuentra en el interior de la cavidad y el exterior durante todo el despliegue.



Tecnología PoC y su aplicación al espeleosocorro

Introducción

Las comunicaciones son uno de los elementos fundamentales en cualquier operación de rescate. En el caso del espeleosocorro, esta necesidad adquiere una importancia especial debido a las características del medio subterráneo: ausencia o escasez de cobertura convencional, grandes distancias, desniveles, obstáculos físicos, humedad, dificultad de acceso y necesidad de mantener una comunicación fiable entre los equipos que trabajan en el interior de la cavidad y el puesto de mando situado en el exterior.

En los últimos años ha adquirido especial interés la tecnología PoC (Push-to-Talk over Cellular), una solución que permite utilizar redes de telefonía móvil y conexiones de datos para establecer comunicaciones de voz tipo walkie-talkie.

La tecnología PoC comenzó a desarrollarse como estándar a principios de la década de 2000, con los trabajos de 3GPP y Open Mobile Alliance iniciados aproximadamente entre 2003 y 2004. Su primera especificación OMA PoC 1.0 se completó en 2005 y fue integrada en la arquitectura 3GPP Release 6.

A diferencia de una radio convencional, una radio PoC no necesita que los dos usuarios estén dentro del alcance radioeléctrico directo de sus equipos. La comunicación se establece mediante una red de datos, normalmente 4G/5G o Wi-Fi, y un servidor que gestiona las comunicaciones.

Esta característica convierte a la tecnología PoC en una herramienta especialmente interesante para la coordinación de equipos de emergencia y rescate, aunque presenta una limitación fundamental para el espeleosocorro: el sistema necesita disponer de conectividad IP en el punto donde se encuentra el usuario.

Por ello, su mayor potencial no está necesariamente en sustituir a las radios convencionales, sino en formar parte de un sistema de comunicaciones híbrido.



 ¿Qué significa PoC?

PoC significa Push-to-Talk over Cellular, que puede traducirse como «pulsar para hablar sobre red celular».

El concepto es similar al funcionamiento de un walkie-talkie tradicional: el usuario pulsa un botón PTT (Push-To-Talk) y habla. Los demás miembros del grupo reciben la comunicación prácticamente en tiempo real.

La diferencia fundamental se encuentra en el medio utilizado para transportar la comunicación.

En una radio convencional:

Radio → ondas de radio → radio

En un sistema PoC:

Radio PoC → red 4G/5G/Wi-Fi → Internet → servidor PoC → Internet → radio PoC

Por tanto, dos usuarios pueden comunicarse aunque estén separados por cientos o miles de kilómetros, siempre que ambos dispongan de conectividad.

¿Cómo funciona una radio PoC?

Una radio/teléfono PoC es, en esencia, un dispositivo que combina las características de un walkie-talkie con las de un teléfono inteligente.

Normalmente incorpora:

• Módem 4G/5G.
• Wi-Fi.
• Tarjeta SIM.
• GPS/GNSS.
• Botón físico PTT.
• Micrófono y altavoz de alta potencia.
• Batería de gran capacidad.
• Pantalla en algunos modelos.
• Sistema operativo o firmware específico.
• Aplicación o cliente PoC.

El equipo se conecta a una red de datos y establece una sesión con la plataforma PoC.

La plataforma puede gestionar:

• Usuarios.
• Grupos.
• Comunicaciones individuales.
• Comunicaciones de grupo.
• Prioridades.
• Localización GPS.
• Mensajería.
• Alertas.
• Grabación de comunicaciones.
• Gestión desde un centro de despacho.

De esta manera, un responsable de operaciones puede controlar desde un ordenador todos los equipos desplegados.

Diferencias entre PoC y una radio convencional

Una radio VHF, UHF o DMR utiliza directamente ondas de radio para establecer la comunicación.

La distancia que puede cubrir depende principalmente de:

• Potencia.
• Frecuencia.
• Antena.
• Relieve.
• Obstáculos.
• Altura.
• Sensibilidad del receptor.
• Repetidores.

En PoC, en cambio, la distancia entre usuarios deja de ser el factor fundamental.

Un usuario en Cantabria podría hablar con otro usuario en Madrid, Francia o cualquier otro lugar del mundo mediante Internet.

Característica	Radio convencional	PoC
Medio	Radiofrecuencia	Red IP
4G/5G necesario	No	Sí
Internet	No	Sí
Alcance geográfico	Limitado por radio	Potencialmente mundial
GPS	Opcional	Habitual
Grupos	Sí	Sí
Centro de despacho	Posible	Muy habitual
Dependencia de infraestructura	Baja/media	Alta
Funcionamiento sin cobertura	Sí	No

La principal ventaja del PoC es, por tanto, la eliminación de la limitación geográfica de una red radio convencional.

Su principal inconveniente es exactamente el contrario: si no existe conectividad, la comunicación PoC no puede establecerse. Si un usuario en un momento dado no está en cobertura de datos, el mensaje de voz queda en el chat y puede oírlo cuando se restablezca la comunicación. Además, queda una trazabilidad en los mensajes emitidos y recibidos.

Direrencia entre TETRA  y PoC

Característica	📡 TETRA	📱 PoC
Tecnología	Radio digital	PTT sobre IP
Medio	Radiofrecuencia	4G/5G/Wi-Fi
Necesita Internet	❌	✅ normalmente
Necesita red móvil	❌	✅ normalmente
Puede funcionar sin cobertura móvil	✅	❌
Alcance	Depende de la red/repetidores	Prácticamente donde haya Internet
Modo directo	✅ DMO	Depende de la plataforma
Grupos	✅	✅
GPS/datos	✅	✅
Centro de despacho	✅	✅
Dependencia de infraestructura	Red TETRA propia	Red móvil + servidor
Coste de infraestructura	Alto	Generalmente muy bajo
Uso típico	Policía, bomberos, emergencias	Empresas, logística, seguridad, outdoor



Equipos PoC

Existe una gran variedad de dispositivos PoC.

Pueden encontrarse desde teléfonos móviles con una aplicación PTT hasta equipos específicamente diseñados para trabajos profesionales.

Nosotros estamos probando el Radio PoC TD-M15

En general para actividades outdoor y de rescate son especialmente interesantes los equipos con:

• IP67 o superior.
• MIL-STD-810.
• Baterías de alta capacidad.
• Botón PTT físico.
• Botón de emergencia.
• GPS.
• Altavoz potente.
• Cancelación de ruido.
• Funcionamiento con guantes.

Plataformas PoC

El dispositivo físico es solamente una parte del sistema.

Para que varios equipos puedan comunicarse normalmente se necesita una plataforma PoC. (nosotros estamos usando ODmaster)

La plataforma actúa como centro de gestión.

Una plataforma profesional permite crear diferentes grupos, por ejemplo:

Grupo 0 – Socorristas ESOCAN (grupo genérico en el que están todos los socorristas del ESOCAN)

Grupo 1 – Coordinación del rescate

Grupo 2 – Equipo sanitario

Grupo 3 – Equipo logístico

Grupo 4 – Equipos de intervención

Grupo 5 – Comunicaciones

Cada usuario puede pertenecer a uno o varios grupos.

Esto permite establecer una estructura de comunicaciones mucho más flexible que una red de walkie-talkies convencional.

El GPS como elemento fundamental

Una de las características que convierte al PoC en una herramienta interesante para emergencias es la integración del GPS.

Cada dispositivo puede transmitir periódicamente su posición a la plataforma.

El responsable puede visualizar en un mapa:

• Posición de los equipos.
• Última posición conocida.
• Recorridos.
• Estado de determinados equipos.
• Grupos de trabajo.

En una operación de rescate, esta información puede resultar tan importante como la comunicación de voz.

Por ejemplo:

Equipo A → En boca de cueva

Equipo B → En traslado a boca de cueva

Equipo C → sin comunicación desde hace 15 minutos

El responsable puede detectar rápidamente que existe un problema y actuar en consecuencia.

Botón de emergencia

Los equipos PoC profesionales pueden incorporar un botón de emergencia.

Al activarlo, el sistema puede:

1. Identificar al usuario.
2. Enviar una alarma.
3. Transmitir su posición.
4. Priorizar la comunicación.
5. Avisar al centro de control.
6. Establecer una comunicación prioritaria.

Esto resulta especialmente interesante para actividades de riesgo.

En un sistema de espeleosocorro, el botón de emergencia podría generar una alerta inmediata en el puesto de mando.

PoC aplicado al espeleosocorro

Aquí aparece la principal cuestión. Una radio PoC no resuelve por sí sola las comunicaciones espeleosocorro.

Una cavidad bloquea y atenúa considerablemente las señales radioeléctricas y, además, normalmente no existe cobertura 4G/5G en el interior.

Por ello: PoC ≠ sistema completo de comunicaciones subterráneas.

Sin embargo, PoC puede convertirse en un componente extremadamente útil de un sistema integral.

La arquitectura podría dividirse en tres partes:

Comunicaciones exteriores: PoC + 4G/5G + Internet

Comunicaciones interiores entre socorristas en pozos verticales o grandes salas DMR/VHF/UHF

Comunicaciones interior-exterior-interior: Redes Meshtastic/Meshcore

 Ventajas del PoC para el espeleosocorro

Cobertura geográfica: Los responsables pueden comunicarse con equipos situados en diferentes puntos geográficos siempre que exista conectividad.

Gestión de grupos: Permite crear grupos específicos para cada función.

Localización: El GPS permite conocer la posición de los equipos en superficie y zonas con cobertura.

Centro de mando: Un ordenador puede actuar como centro de control de las comunicaciones.

Escalabilidad: Se pueden añadir usuarios sin necesidad de instalar una nueva red radio convencional completa. El teléfono móvil del socorrista sirve para integrarlo en el grupo.

Comunicación entre organizaciones: Un sistema PoC puede facilitar la coordinación entre diferentes equipos de emergencia siempre que compartan una plataforma o exista interoperabilidad.

Limitaciones: La tecnología también presenta inconvenientes.

• Dependencia de la red móvil: Si no existe cobertura 4G/5G o Wi-Fi, el PoC no funciona.
• Dependencia de Internet: La comunicación necesita conectividad IP.
• Dependencia de servidores: Las plataformas PoC profesionales utilizan servidores que deben estar disponibles.
• Batería: La transmisión de datos y GPS puede aumentar el consumo energético.
• Coste recurrente

Normalmente existen costes de:

• SIM
• Datos.
• Plataforma PoC.
• Licencias
• Mantenimiento.
• Cobertura subterránea: Es el principal problema para el espeleosocorro.

Por sí mismo, no puede solucionar las comunicaciones en una cavidad profunda sin cobertura móvil.

PoC no debe sustituir a las radios de rescate: En una organización de espeleosocorro, la filosofía más adecuada no debería ser: «Sustituir todas las radios por PoC». Debería ser: «Integrar PoC dentro de un sistema de comunicaciones redundante».

La redundancia es especialmente importante en emergencias.

Una arquitectura adecuada podría contar con:

Sistema principal: Teléfono móvil

Sistema de enlace exterior: PoC/4G.

Sistema de comunicaciones subterráneas: Nodos Red Meshocan.

Sistema de emergencia: Comunicación alternativa independiente. Estafetas

De esta manera, un fallo de una tecnología no implica necesariamente la pérdida total de las comunicaciones.

Ejemplo de operación

Supongamos un rescate en una cavidad a varios kilómetros del PMA

En el exterior se establece un puesto de mando.

El coordinador dispone de un ordenador con las plataformas PoC/MESHTASTIC/MESHCORE.

Los equipos de superficie utilizan las radios que hemos comprado y/o los teléfonos móviles utilizados para las conexiones MESHOCAN.

En el interior se despliega un sistema de cobertura radio nodos Meshcore

Mientras los socorristas se encuentran en traslado al PMA desde sus domicilios, o desde el PMA a boca de cueva utilizan el sistema Poc

ODmaster transmite la comunicación a la plataforma PoC y la ubicación de los socorristas.

El coordinador escucha el mensaje desde el centro de mando.

Desde el punto de vista del usuario, la experiencia puede ser similar a utilizar un walkie-talkie.

Conclusión

La tecnología PoC representa una evolución importante de las comunicaciones tipo walkie-talkie.

Su principal ventaja es que transforma la comunicación PTT tradicional en un servicio basado en redes IP, permitiendo comunicaciones de gran alcance geográfico, gestión de grupos, localización GPS y control desde un centro de mando.

Para el espeleosocorro, sin embargo, su utilización debe plantearse de manera diferente.

La ausencia de cobertura móvil en el subsuelo impide utilizar PoC directamente en las cavidades. Por ello, el mayor potencial de esta tecnología está en utilizarla como capa de comunicación exterior y de coordinación asociada a sistemas específicamente diseñados para las comunicaciones subterráneas como MESHOCAN.

Una arquitectura basada en PoC permite crear un sistema de comunicaciones mucho más flexible y escalable que cualquiera de estas tecnologías por separado.

En un futuro sistema de espeleosocorro, el PoC puede convertirse en el enlace entre el puesto de mando y las diferentes redes de comunicación desplegadas durante el rescate, mientras que DMR, VHF y los sistemas de cobertura subterránea proporcionan la comunicación allí donde las redes móviles convencionales no llegan.

La clave no está, por tanto, en elegir entre PoC o radio convencional, sino en hacer que ambas tecnologías trabajen conjuntamente.

1.– Introducción: (tomado de la revista Cubía Nº 26 del Grupo Espeleológico Edelweis)

             Situadas en el flanco oriental de la montaña que culmina en el Alto de Imunía, sus dos entradas son accesibles desde el km 5,5 de la carretera BU-571 hacia el Portillo de La Sía. La Torca de los Morteros (IM3) es la puerta de entrada a una cavidad en cierto modo enigmática. Se trata de un caso prácticamente único, ya que la casi totalidad de las renombradas cuevas gigantes de la región comprendida entre los ríos Miera, Asón y Trueba exhiben los vastos conductos y los desarrollos notables a mucha menor altitud, relativamente cercanos al fondo de los valles. La Torca —como siempre la hemos conocido—, por el contrario, presenta desde el primer momento pasajes muy amplios a una cota elevada (unos 900 metros por encima del fondo del vecino valle de Soba). Probablemente son antiguos colectores progresivamente abandonados por las aguas en su búsqueda de los niveles basales de los profundos canales septentrionales.

La historia de su exploración se extiende a lo largo de más de tres décadas. En ella hemos intervenido los antiguos miembros del Grupo Espeleológico Standard (STD), de Madrid, reunidos en el Club Bathynellidae (BAT), y el Grupo Espeleológico Edelweiss (GEE), de Burgos, además de algunos amigos y colaboradores de otras entidades, en especial del Grupo Espeleológico Ribereño, de Aranda de Duero.

Hasta no hace mucho la Torca era una cavidad no excesivamente visitada. En los últimos tiempos, y siguiendo una moda imparable, la travesía entre sus dos entradas (la Torca de los Morteros y la Cueva de Imunía) se ha convertido en un clásico, con el consiguiente aumento de las visitas y el inevitable deterioro que puede acarrear, por no hablar de la posibilidad de accidentes.

Es una tendencia contra la que nada podemos hacer. Nos queda recordar los momentos mágicos que, como descubridores de sus pasajes y sus grandes verticales, tuvimos el privilegio de vivir hace ya muchos años.

2.– Intervención realizada:

A instancias del ayuntamiento de Espinosa de los Monteros, y ante la instalación en precario del sistema subterráneo Morteros-Imunia, este municipio procede a sustituir las instalaciones necesarias para habilitar esta cavidad, de tal forma que se pueda realizar la travesía con las técnicas mixtas de espeleología-barrancos-ferrata de forma segura. Estas actuaciones han sido financiadas por la Junta de Castilla y León.

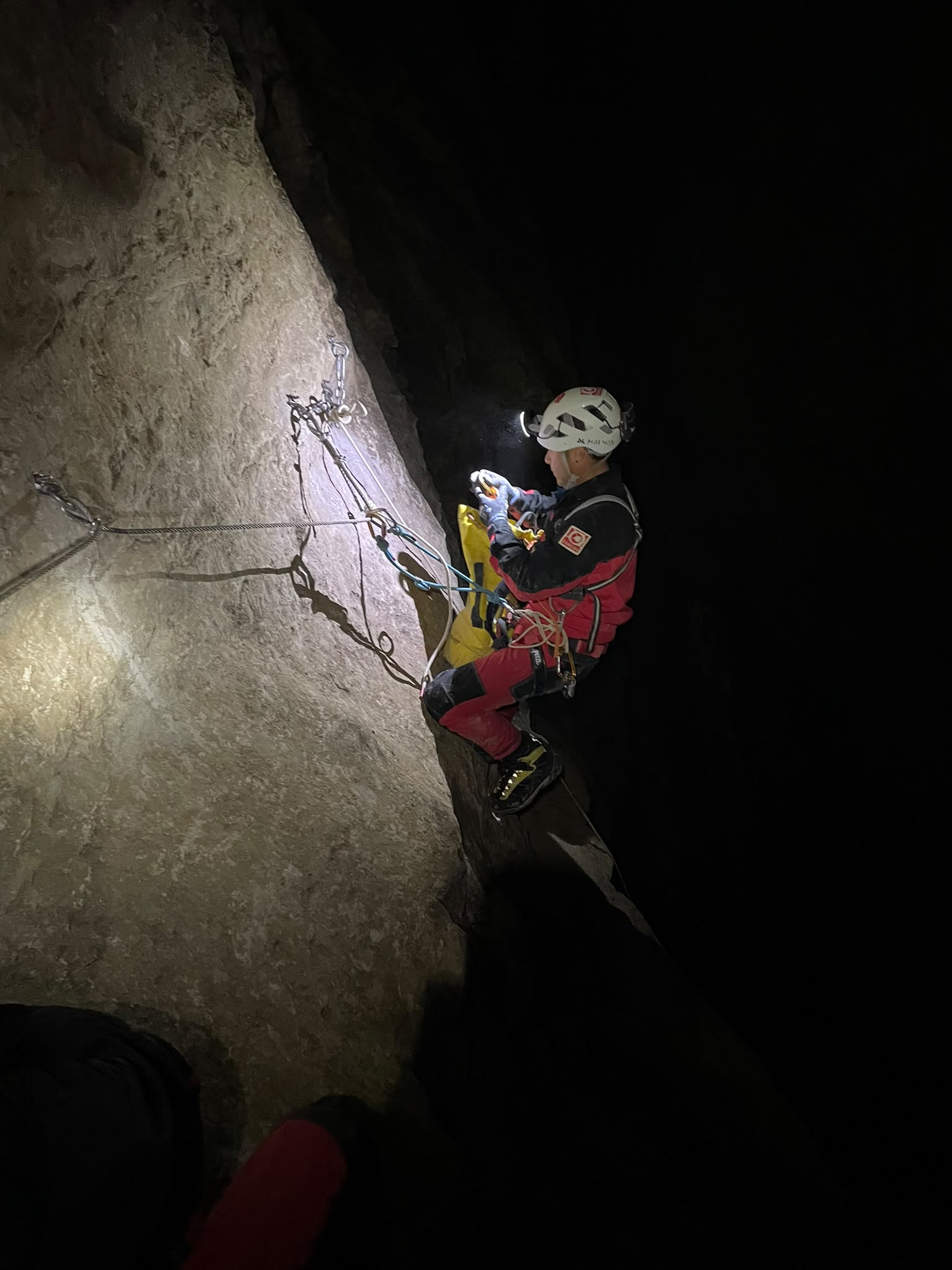

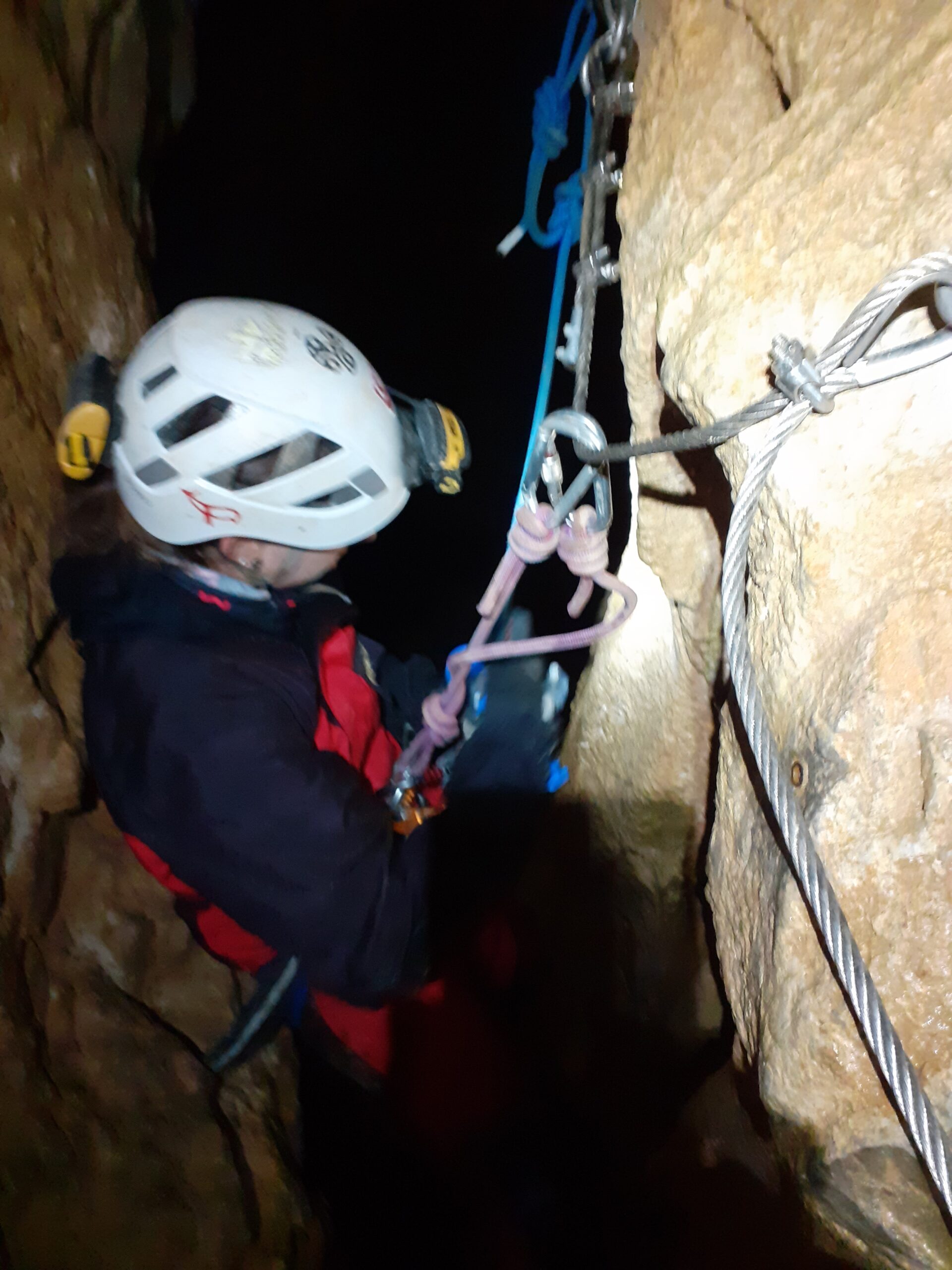

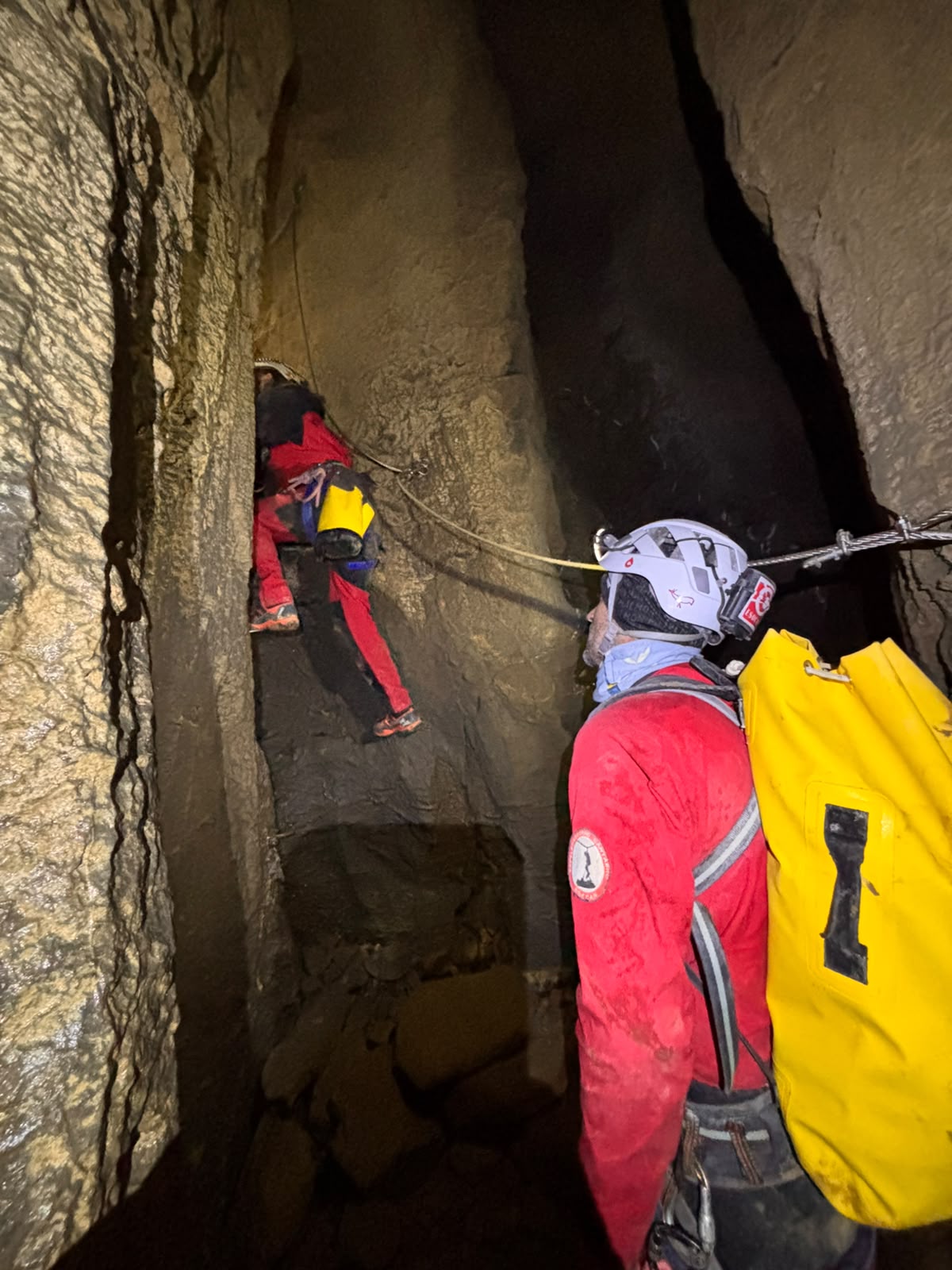

Se han sustituido todas las cuerdas de los pasamanos de la travesía por cable de acero inoxidable de 10 mm. Terminado en descuelgues con cadena.

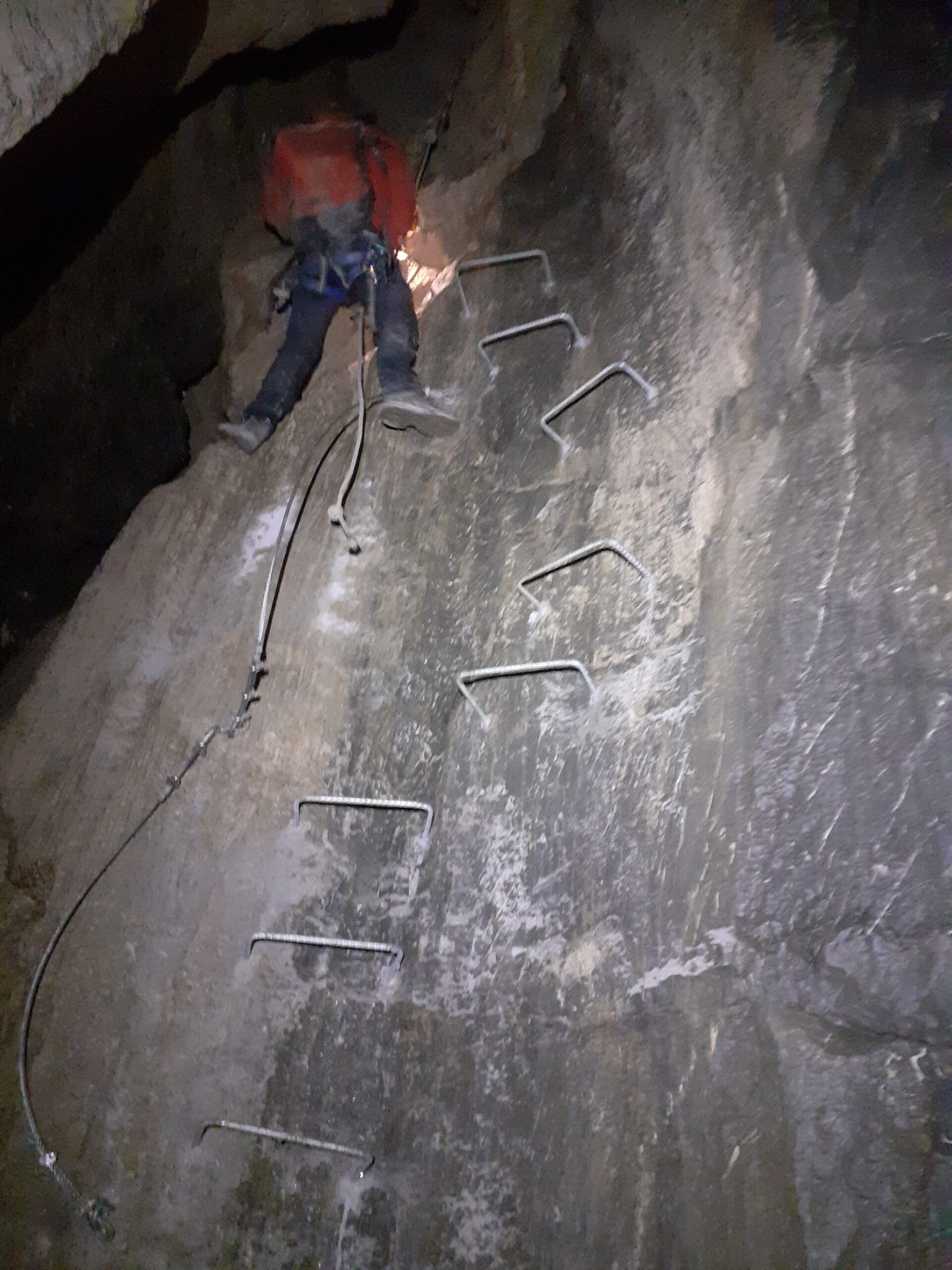

Los tramos ascendentes se han resuelto mediante la instalación de peldaños y línea de vida del estilo de vía ferrata. Sin embargo, se han colocado solo los peldaños imprescindibles y necesarios para evitar el uso de técnicas de progresión vertical espeleológicas de ascenso. Esto supone que en algunos casos hay tramos de escalada de hasta grado IV, eso sí, protegidos por la línea de vida. Los peldaños mono-pié inox al no tener corrugado deslizan. Precaución en su uso.

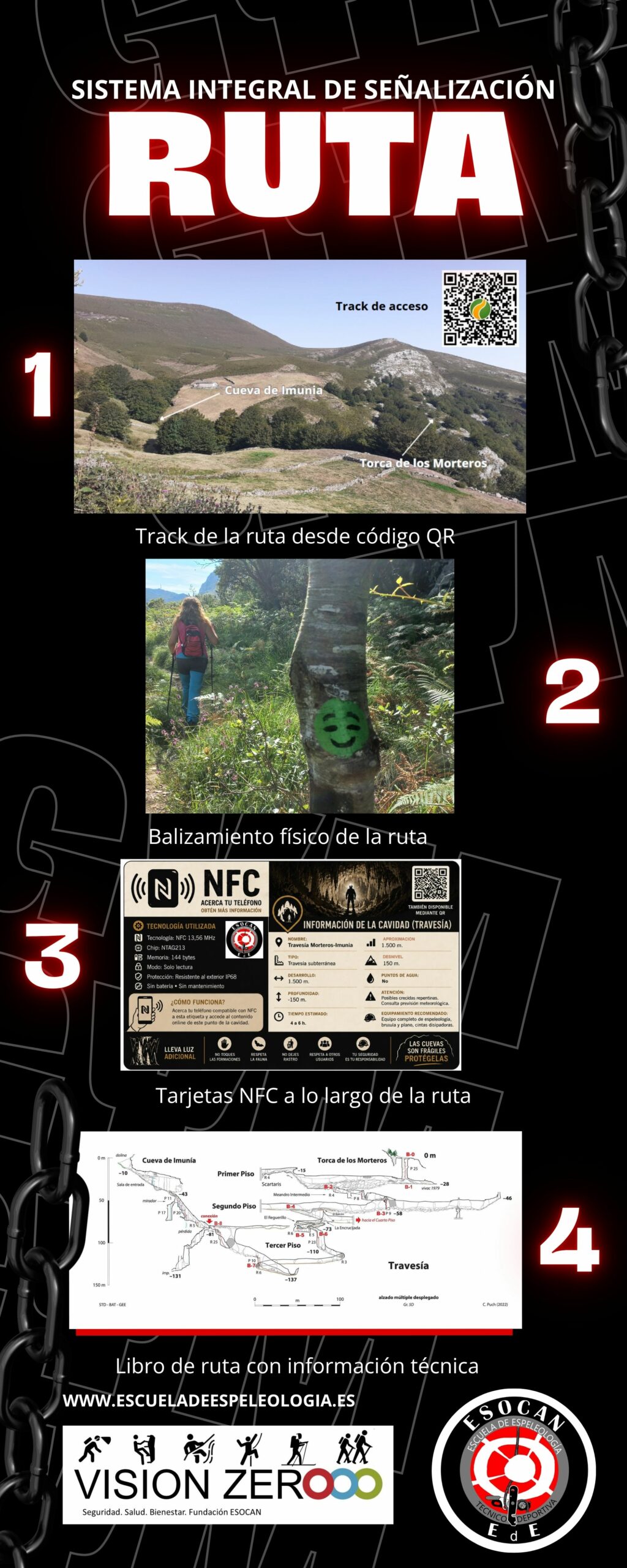

Para facilitar la orientación en el interior de la cavidad se han colocado 9 e-balizas consistentes en tarjetas de tecnología NFC.

Ver mas información sobre esta tecnología aquí: https://espeleosocorro.es/tarjetas-nfc-aplicadas-a-los-deportes-de-montana/

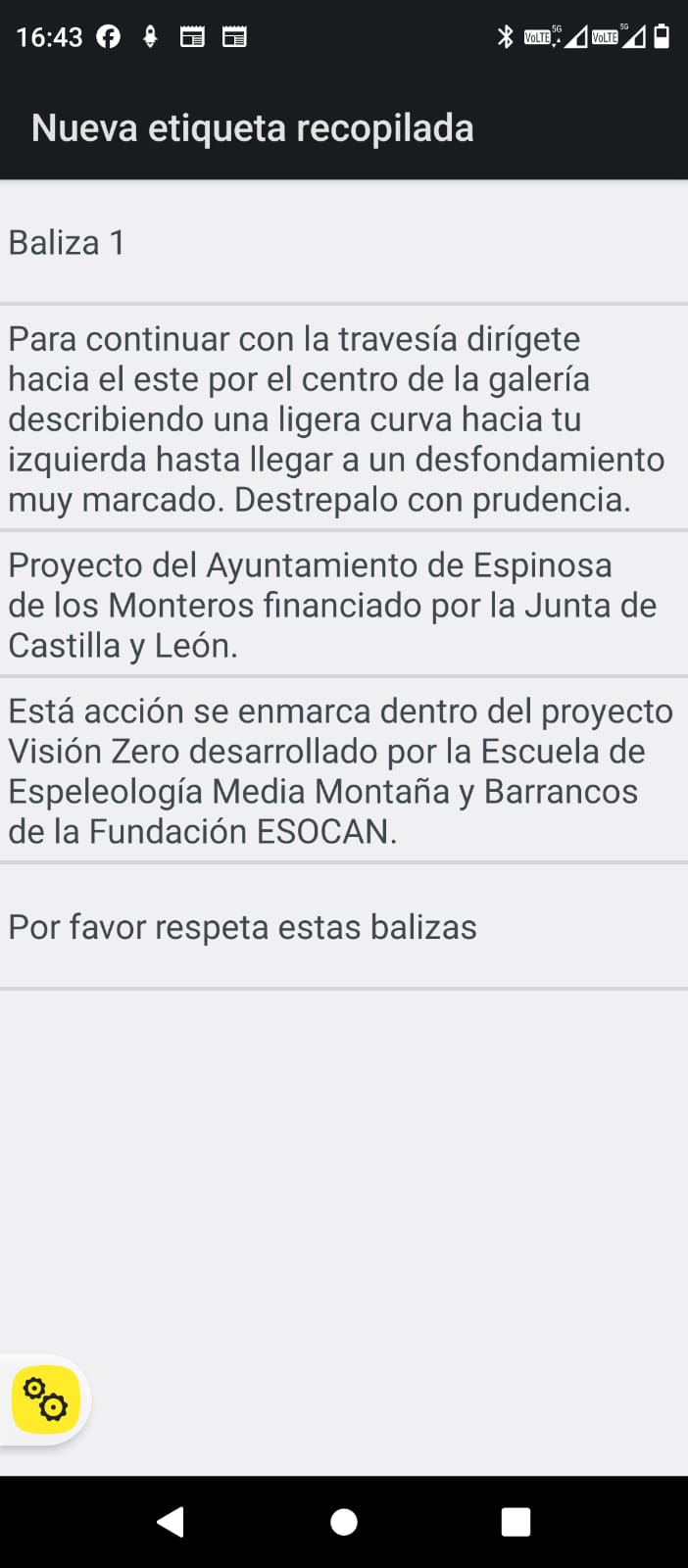

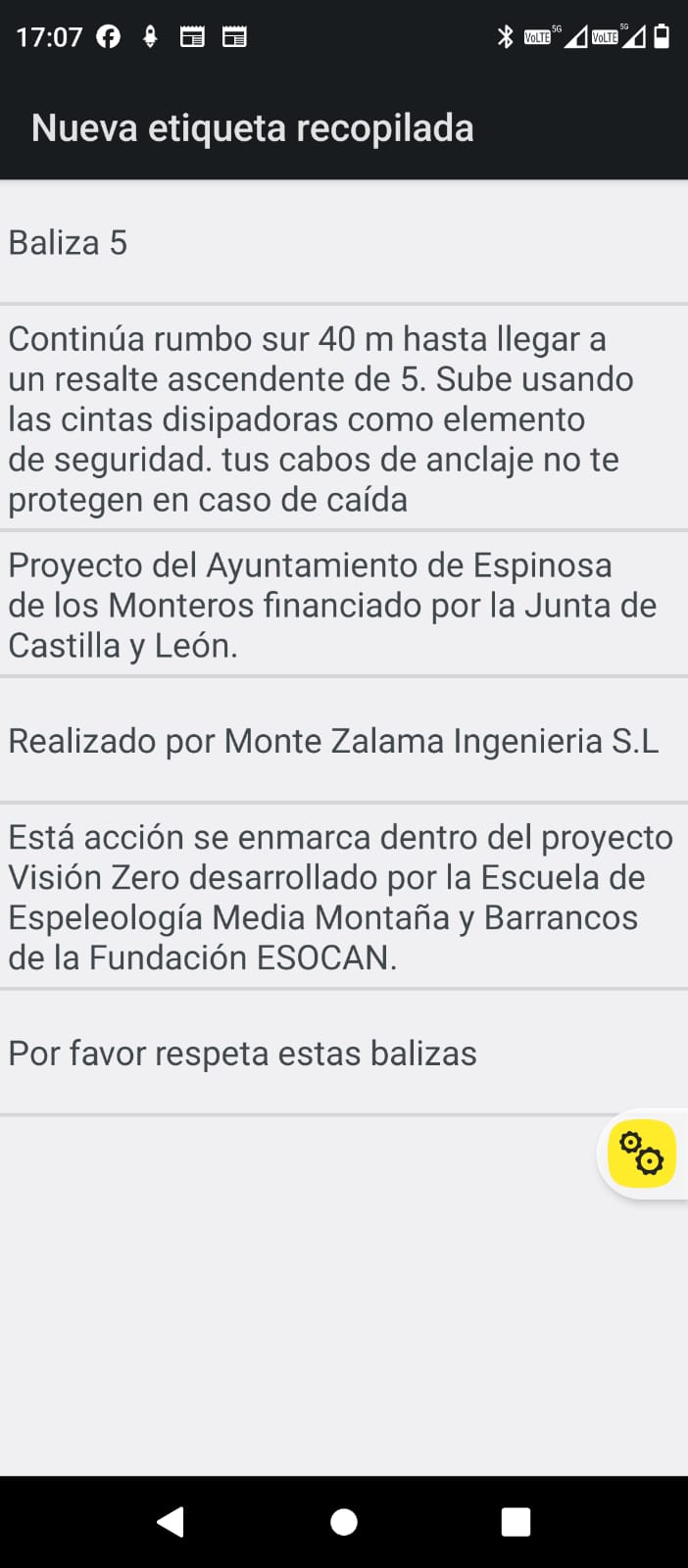

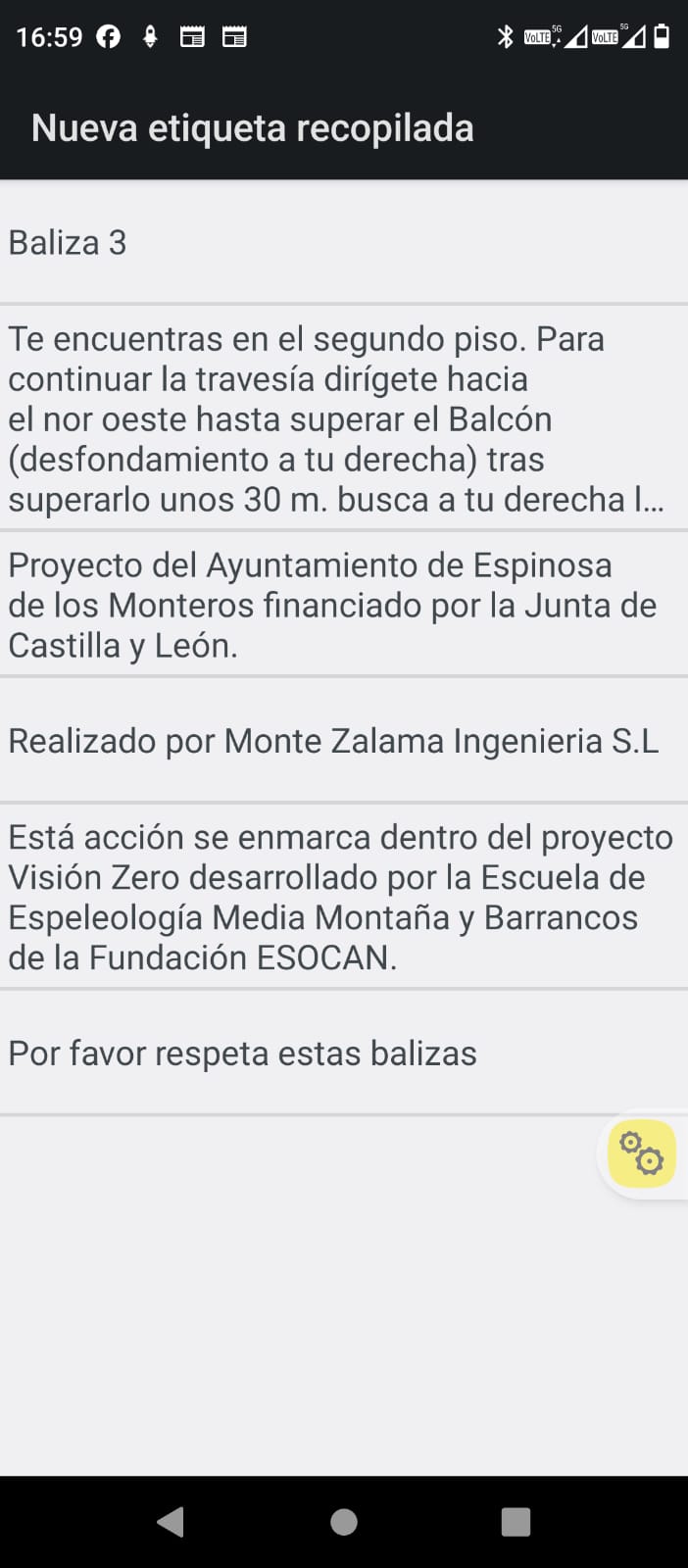

Una tarjeta o etiqueta NFC es un pequeño dispositivo electrónico que incorpora un chip y una antena, permitiendo intercambiar información con un teléfono móvil compatible cuando ambos se encuentran a muy corta distancia. Operando a la frecuencia de 13,56 MHz, estas tarjetas son capaces de almacenar datos y ejecutar transacciones seguras sin necesidad de contacto físico, lo que las hace muy cómodas y fáciles de usar.

A lo largo de la travesía y en los puntos clave para la orientación o la prevención de accidentes se han colocado un total de 9 balizas numeradas del 0 al 8. Al acercar el teléfono móvil a ésta se podrá acceder a la información de que dispone y que te ayudará a continuar con la ruta.

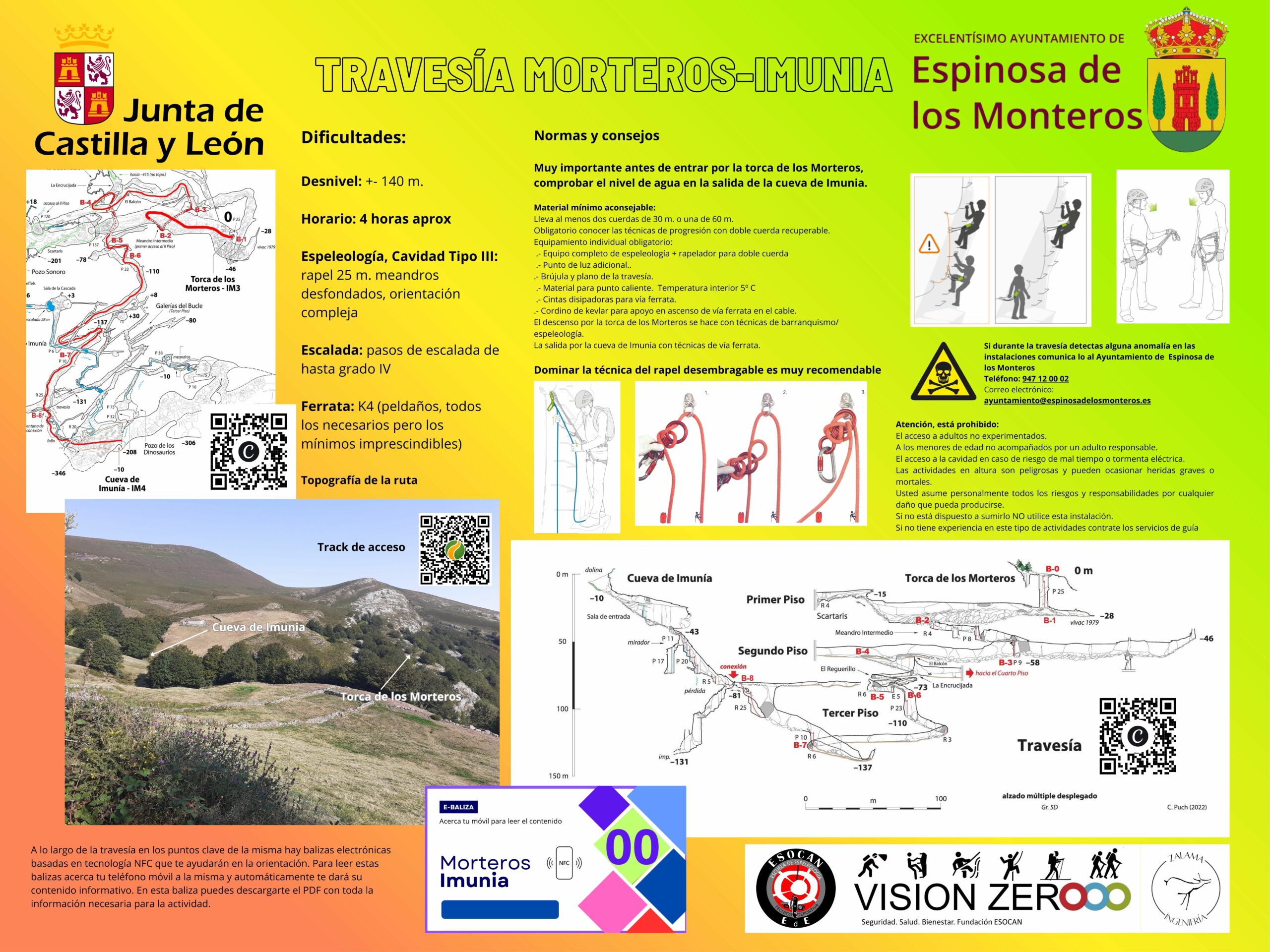

3.– Descripción de la ruta:

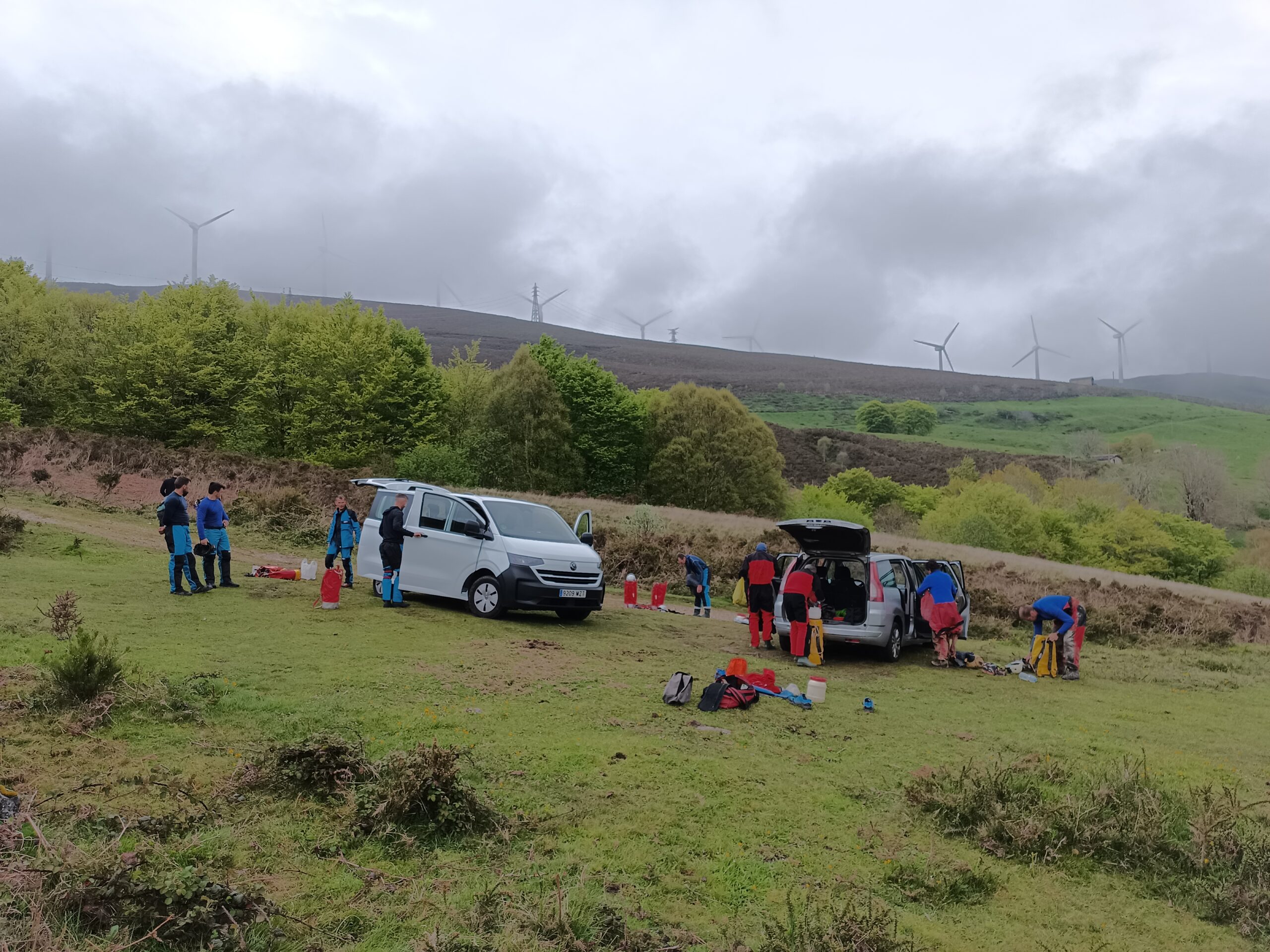

Fin trayecto en coche:

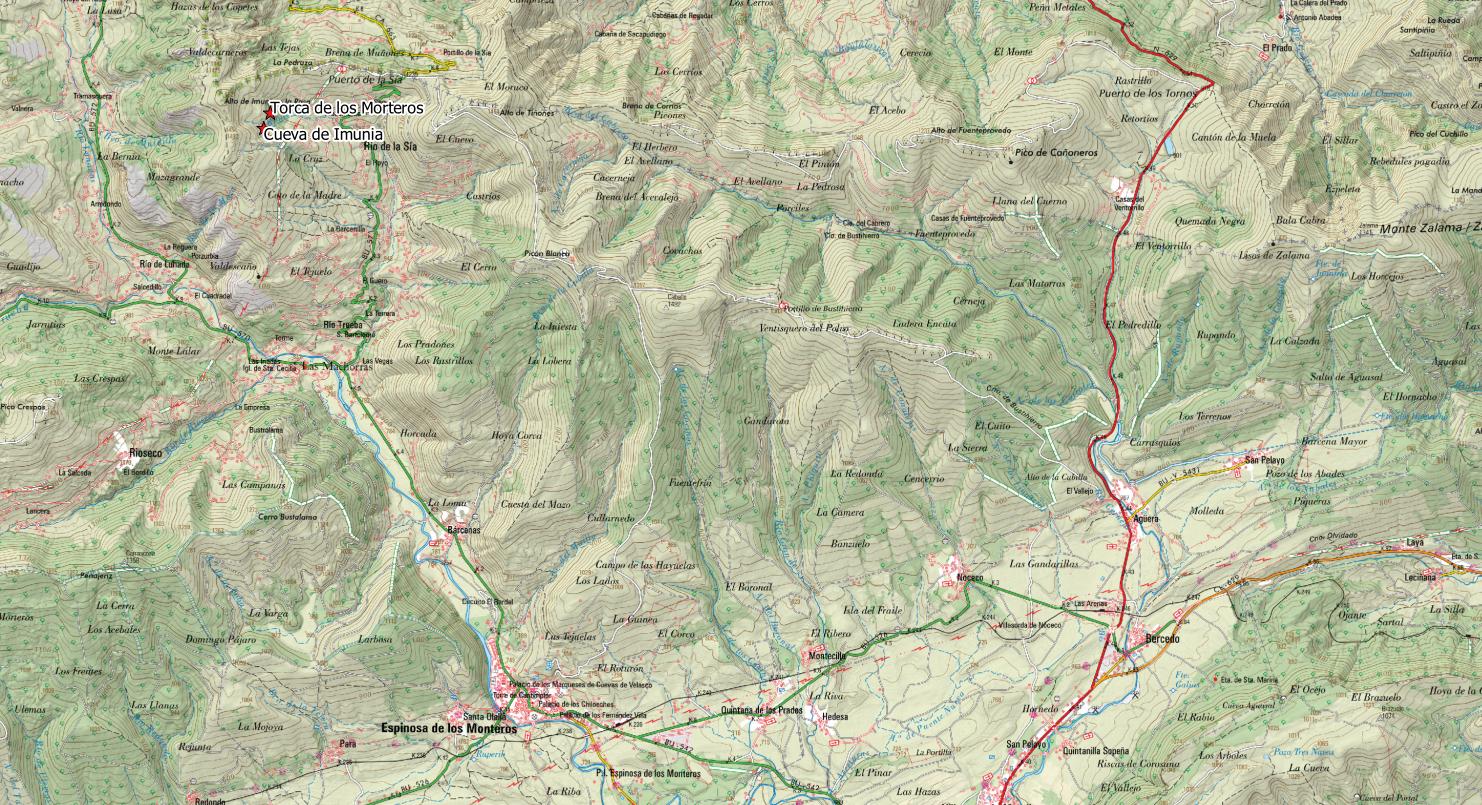

Aparcamiento: en una campa situada en las coordenadas:

X: 4777311.49

Y: 452247.50

Z: 1.150

https://maps.app.goo.gl/peV8Frh7km7aEqMW6

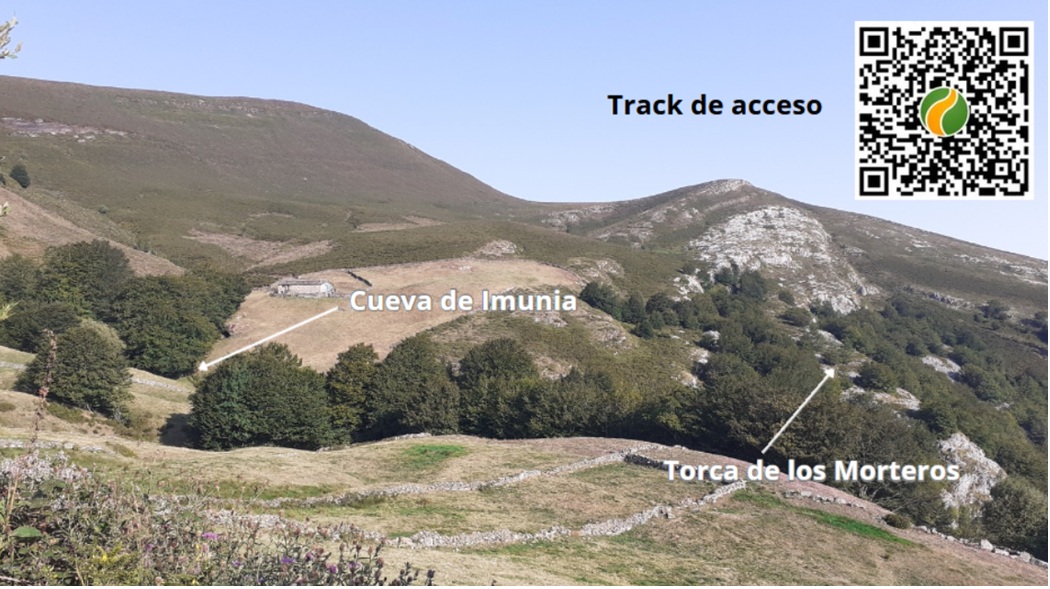

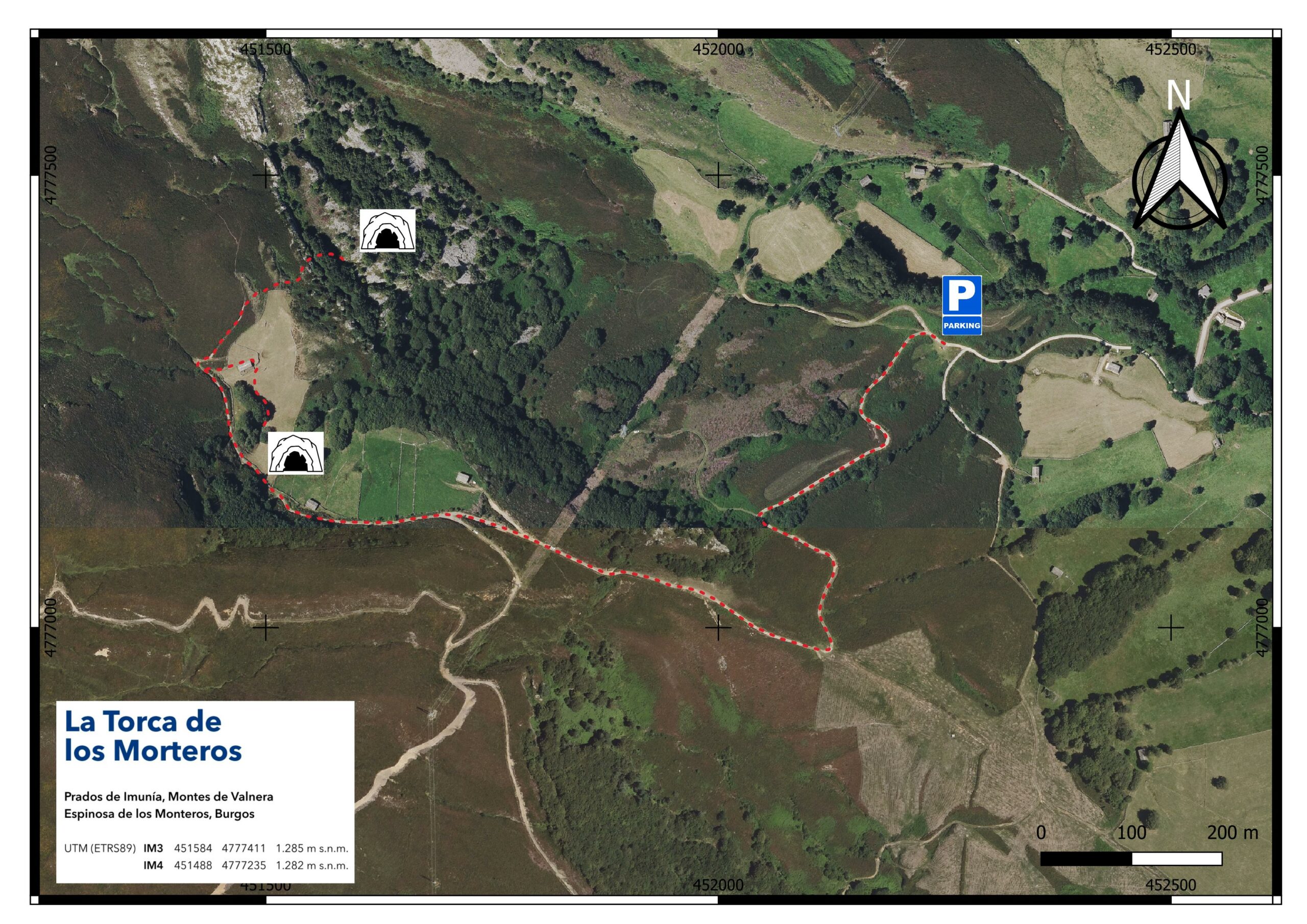

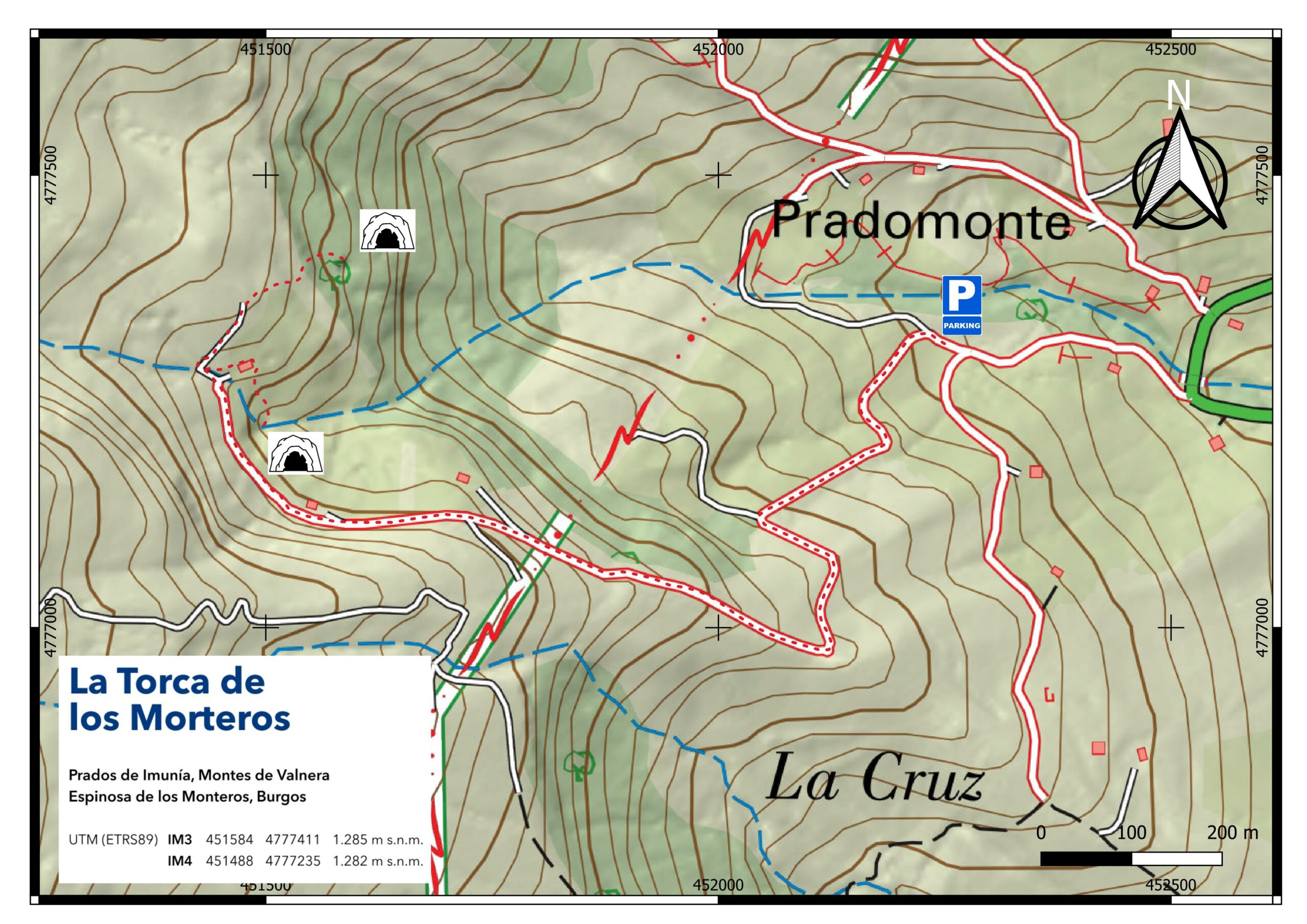

Ruta de acceso:

Track: https://loc.wiki/t/242232409?wa=sc

Se propone una ruta de acceso que evita en lo posible atravesar propiedades privadas e invita a tener un punto de vista del estado del torrente que se introduce por la cueva de Imunia.

Distancia: 1.500 m. Desnivel 150 m. Horario: 30 min

Descripción de la travesía:

El sistema subterráneo Torca de los Morteros – Cueva de la Imunia, situado en la ladera sur de la Imunia cuenta con una red de galerías subterráneas que alcanza los 12 km. de desarrollo y una profundidad máxima de mas de 400 m.Cuenta con dos entradas principales, no muy alejadas una de la otra y a una cota de 1.285 m.s.n.m. Esto hace que haya constituido en la travesía mas concurrida de la provincia de Burgos

El recorrido planteado es el siguiente:

Se propone acceder por la boca de la Torca de los Morteros y salir por la Cueva de Imunía. De esta manera las dificultades verticales se pueden salvar utilizando técnicas de doble cuerda propias de la espeleología/barranquismo.

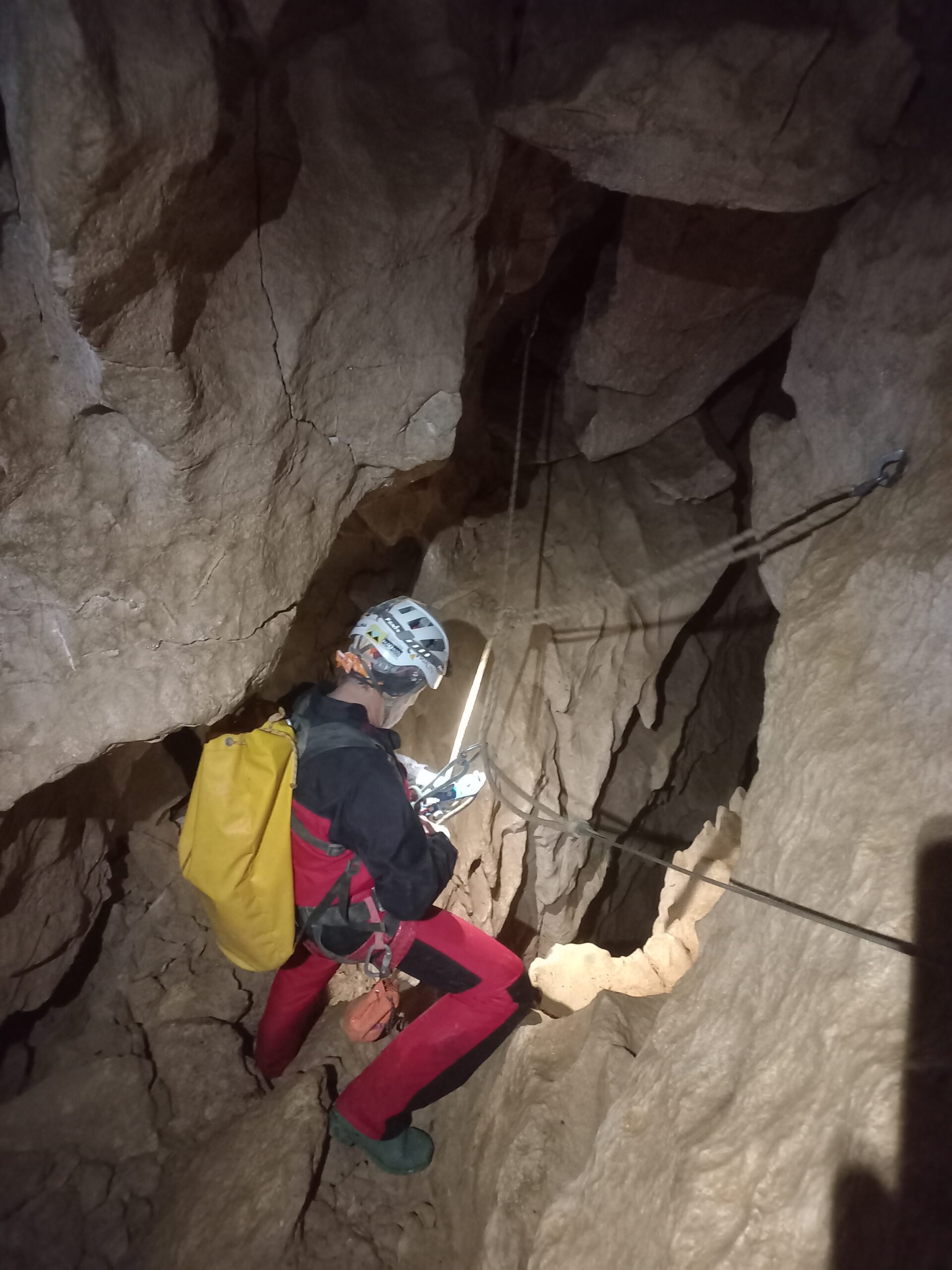

Los obstáculos verticales en descenso se han equipado de tal forma que se pueda hacer con la técnica de doble cuerda.

Imprescindible portar dos cuerdas de más de 30 m.

Las verticales en ascenso se han equipado de forma que se puedan resolver con técnicas de progresión por vías ferrata.

Dificultades:

Desnivel de la travesía: se descienden 150 y se asciende 140 m.

Recorrido: 1.500 m.

Horario aproximado: 4 a 6 horas.

Imprescindible conocer el uso de brújula y plano y orientación en el interior de la cavidad

Temperatura muy baja: 5 ºC.

Dificultad del tramo de la cavidad: tipo III

• Cavidad o parte de una cavidad que incluya el nivel de dificultad de la clase 2, y además permita una aproximación a los diferentes aspectos del mundo subterráneo.
• Los obstáculos serán puntuales siendo necesario para franquearlos utilizar eventualmente la cuerda y el material de técnica vertical.
• Los pozos tendrán una vertical que no exceda la veintena de metros. Gateras y meandros poco estrechos.
• Escaladas y destrepes poco expuestos y que pueden necesitar el uso de la cuerda
• La presencia de agua no deberá entorpecer la marcha del grupo.

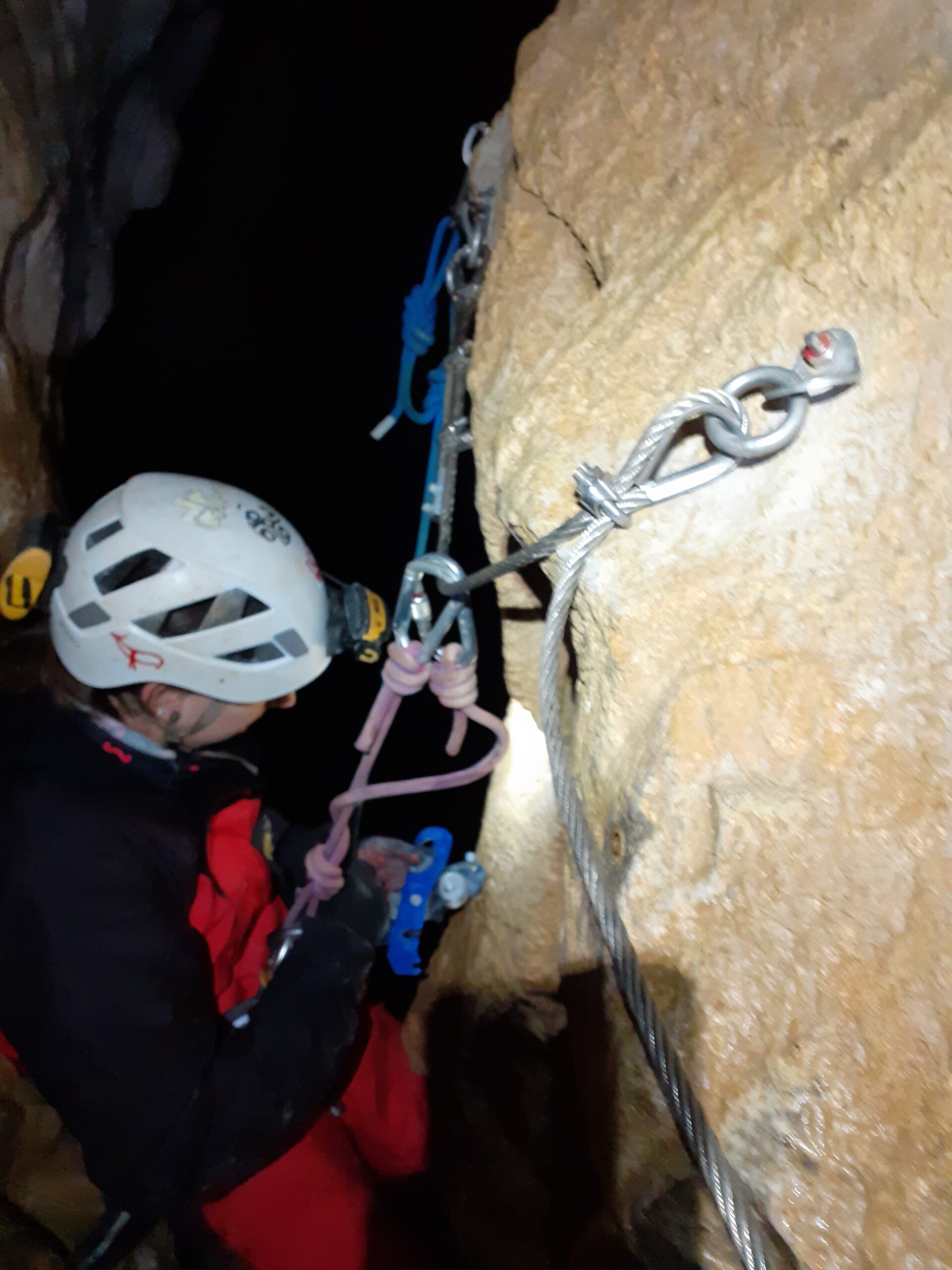

Pasos de escalada de hasta grado IV. Asegurados por línea de vida

Ferrata: dificultad K-4

No hay puntos de aprovisionamiento de agua en su interior.

Material recomendado:

Dos cuerdas de 30 m. y aparato para descenso con cuerda doble.

Equipo completo de espeleología + punto de luz adicional + cintas disipadoras de energía.

Plano y brújula.

Material necesario para punto caliente. Cavidad muy fría (5º C)

Descripción del recorrido:

Descenso

Primer piso:

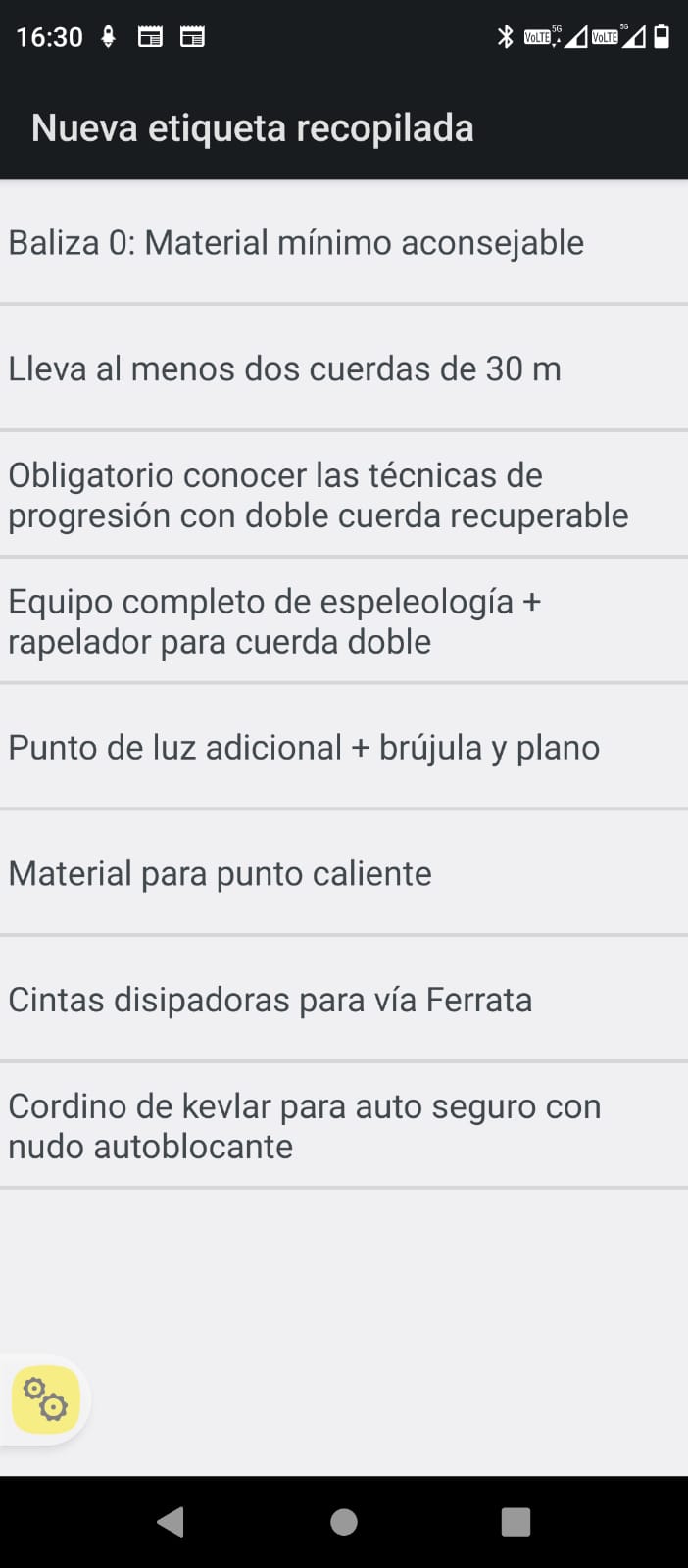

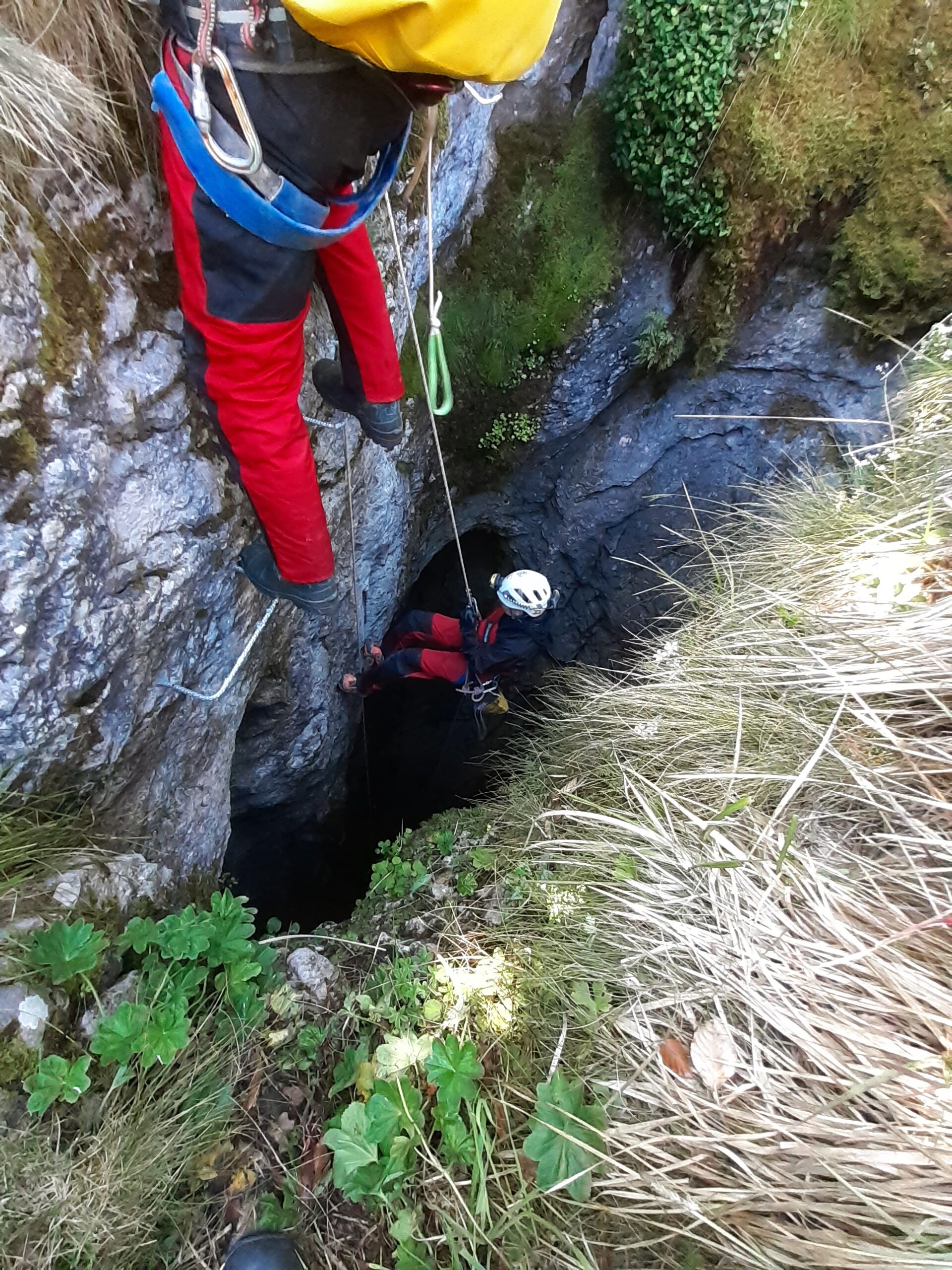

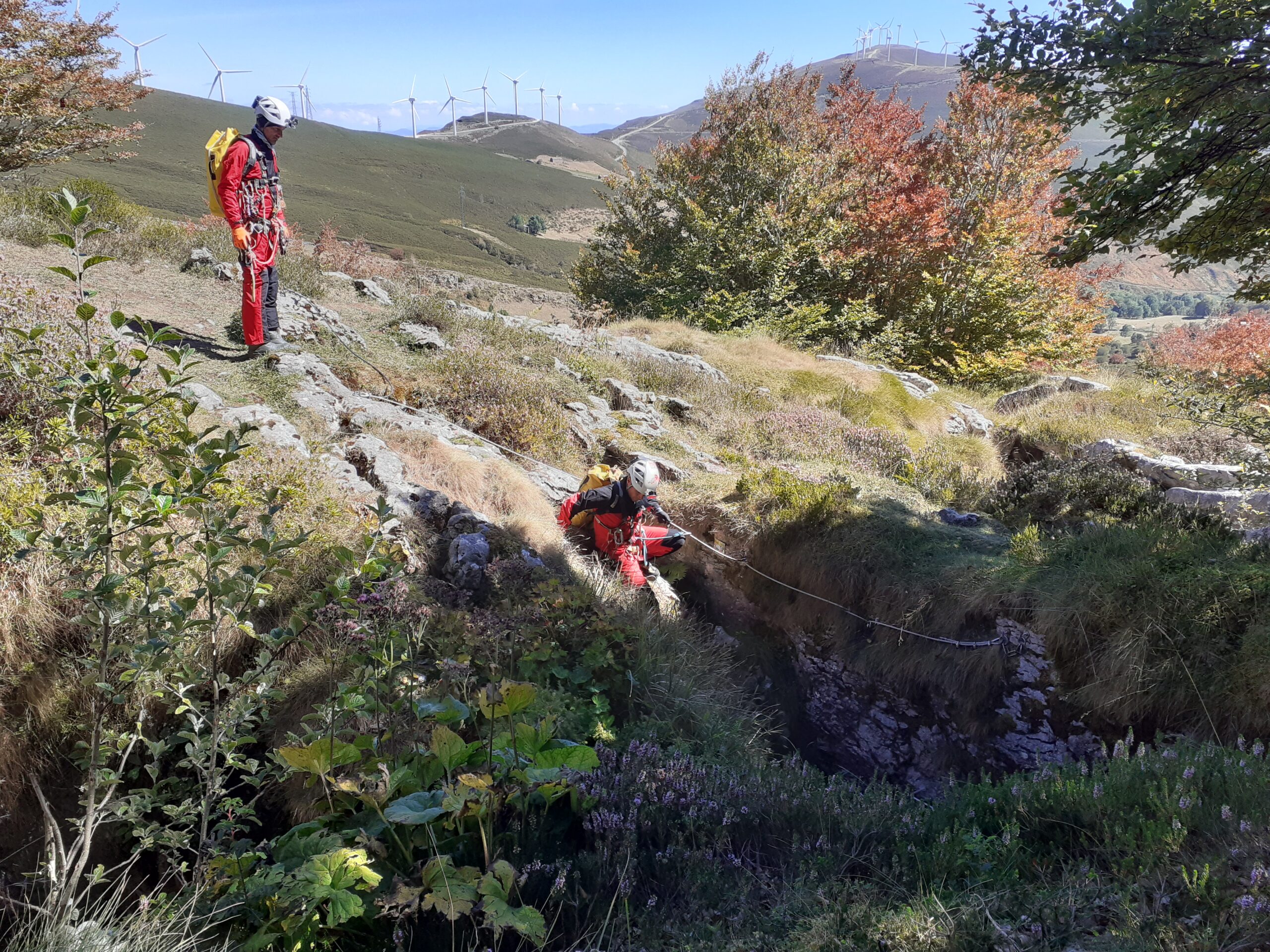

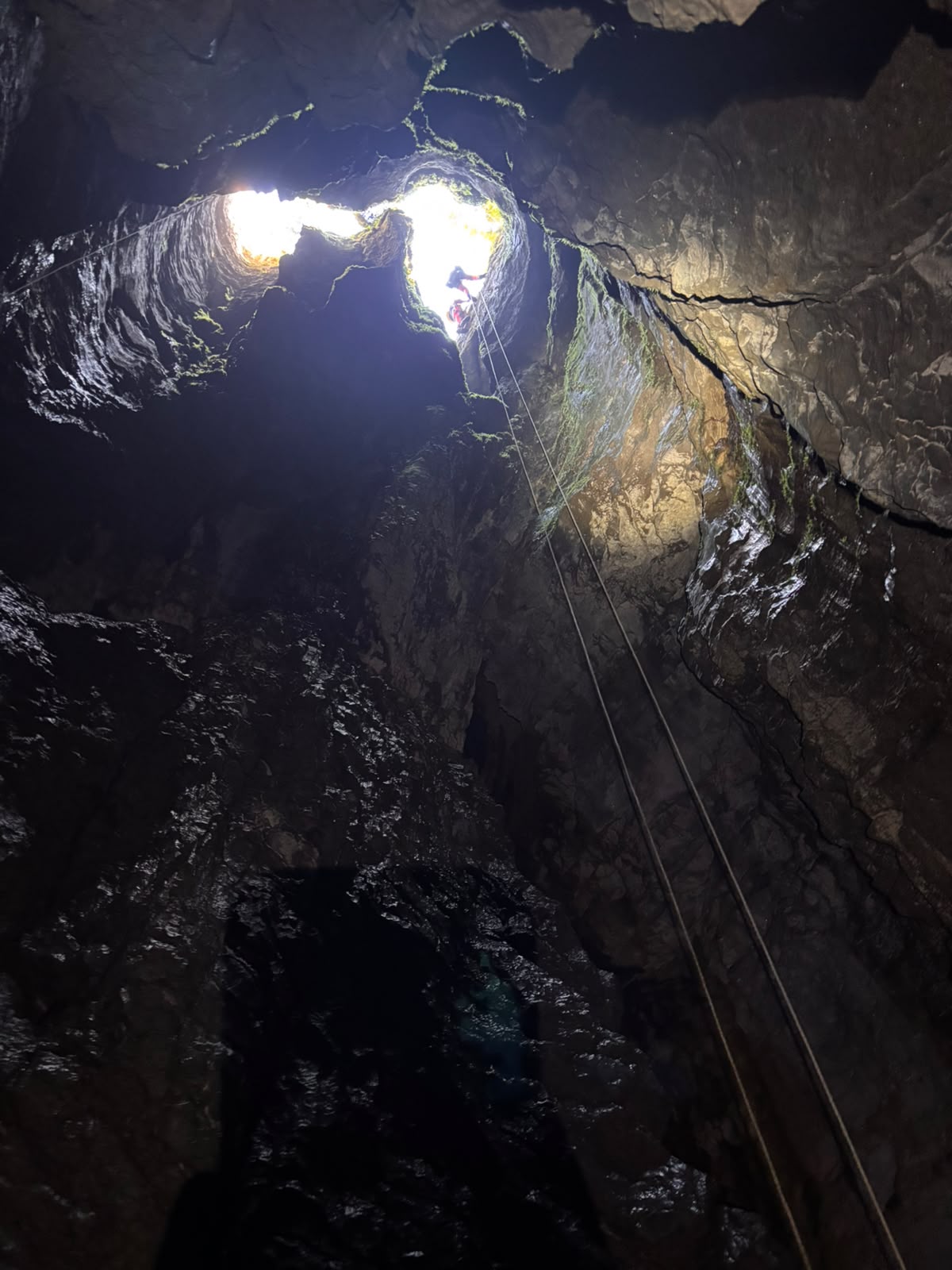

E-baliza 0: Comienza el recorrido por el pozo de 25 m. de entrada. Este pozo da acceso al Primer Piso (E-baliza 1) continuar podr una amplia galería que se sigue con dirección oeste describiendo un giro hacia la izquierda. Tras recorrer unos cientos de metros por el centro de la galería, encontramos un desfondamiento entre bloques, también a mano izquierda por el que se accede al Meandro Intermedio. Destrepar con precaución.

Segundo piso:

(E-baliza 2) En esta galería se presentan tres obstáculos verticales descendentes. Un primer pozo de 4 m. (seguido de un desfondamiento) un pozo de 8 m. Entre cada vertical existe un meandro estrecho por el que es preciso progresar en oposición buscando los pasos mas amplios llegando finalmente al pozo de 9 m. que nos deposita en el Segundo Piso.

(E-baliza 3) En la base de este pozo giramos hacía el norte en busca de la sala de El Balcón. Progresamos por una amplia galería con bloques inestables en el suelo, esquivándolos unas veces, superándolos otras, en general por la pared izquierda hasta llegar unos metros después al Balcón (gran ventana en la pared derecha según avanzamos)  30 m. en la misma pared de la derecha buscamos una grieta descendente.

(E-baliza 4) encontraremos una diaclasa que nos baja al Tercer Piso que descendemos con precaución hasta la encrucijada, tomamos la galería de la derecha.

Tercer piso

Aquí tomamos decididamente en La Encrucijada la galería del Reguerillo rumbo sur (a mano derecha según bajamos). Se trata de un meandro fósil de cómoda circulación. Tras un pequeño resalte vertical de 6 m. (E-baliza 5) accedemos a un nuevo resalte vertical, esta vez ascedente de 5 m. consistente en un pequeño tramo de ferrata.

Tras este ascenso llegamos a una vertical descendente de 23 m (E-baliza 6). con unos bloques inestables en cabecera que hay que evitar para no producir un accidente.

Tras bajar este pozo solo queda continuar descendiendo por la galería, de suelo arenoso salvando dos pequeños obstáculos verticales de 3 y 6 m. En este momento llegamos al punto mas bajo del recorrido propuesto. Se trata de un sifon fósil de suelo arenoso en el que es preciso gatear unos metros.

  Ascenso y salida:

A partir de este momento solo queda subir hasta la boca de Imunía. Para ello primero hay que salvar escalando (escalada de 4º grado) un muro vertical de 10 m. (E-baliza 7) con apenas 4 peldaños inox mono-pie que carecen de corrugado y con la bota mojada pueden deslizar (precaución), que nos da acceso a una galería amplia en rampa (continuar pegados a la pared de la derecha) Esta galería nos deja al pié  de otra rampa pronunciada y sin peldaños (escalada grado II/III) de 25 m. equipada como vía ferrata pero sin peldaños, trepada fácil. Tras un pequeño meandro desfondado y estrecho (E-baliza 8) que aparece tras una ventana en la que la corriente de aire es sensible, debemos remontar otro meandro vertical de 5 m. que nos deja en la zona activa de la cueva. A partir de aquí si la cueva lleva mucha agua, la salida puede verse comprometida, por lo que las condiciones meteorológicas previas y de caudal son unas variables a tener en cuenta en caso de mal tiempo.

Estamos ahora en la base de un pozo de 20 m. que va evitando en lo posible la zona activa de la cueva hasta el pozo de salida de 11m. Todo este tramo está equipado como vía ferrata con el número de peldaños justos que permiten el ascenso sin necesidad de técnicas de progresión vertical propias de la espeleo. Se recomienda hacer los cambios de disipadoras tan pronto como se tenga acceso al anclaje. Desde esta cabecera, ya solo queda, si el agua lo permite ascender por la gran sala de entrada que es la boca de la cueva de Imunía.

PLANOS:

BALIZAS EN PLANTA

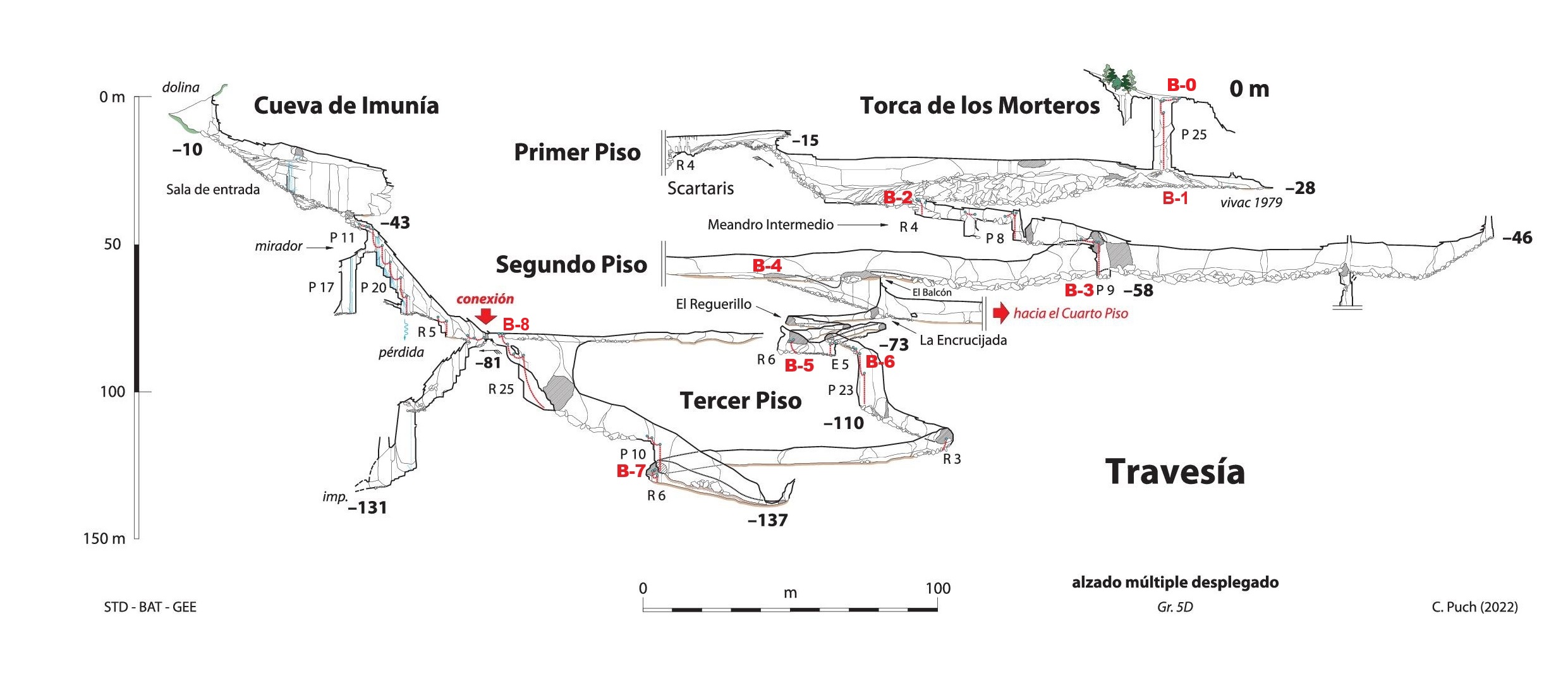

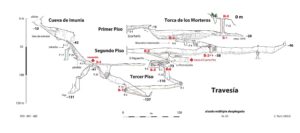

BALIZAS_EN_PERFIL

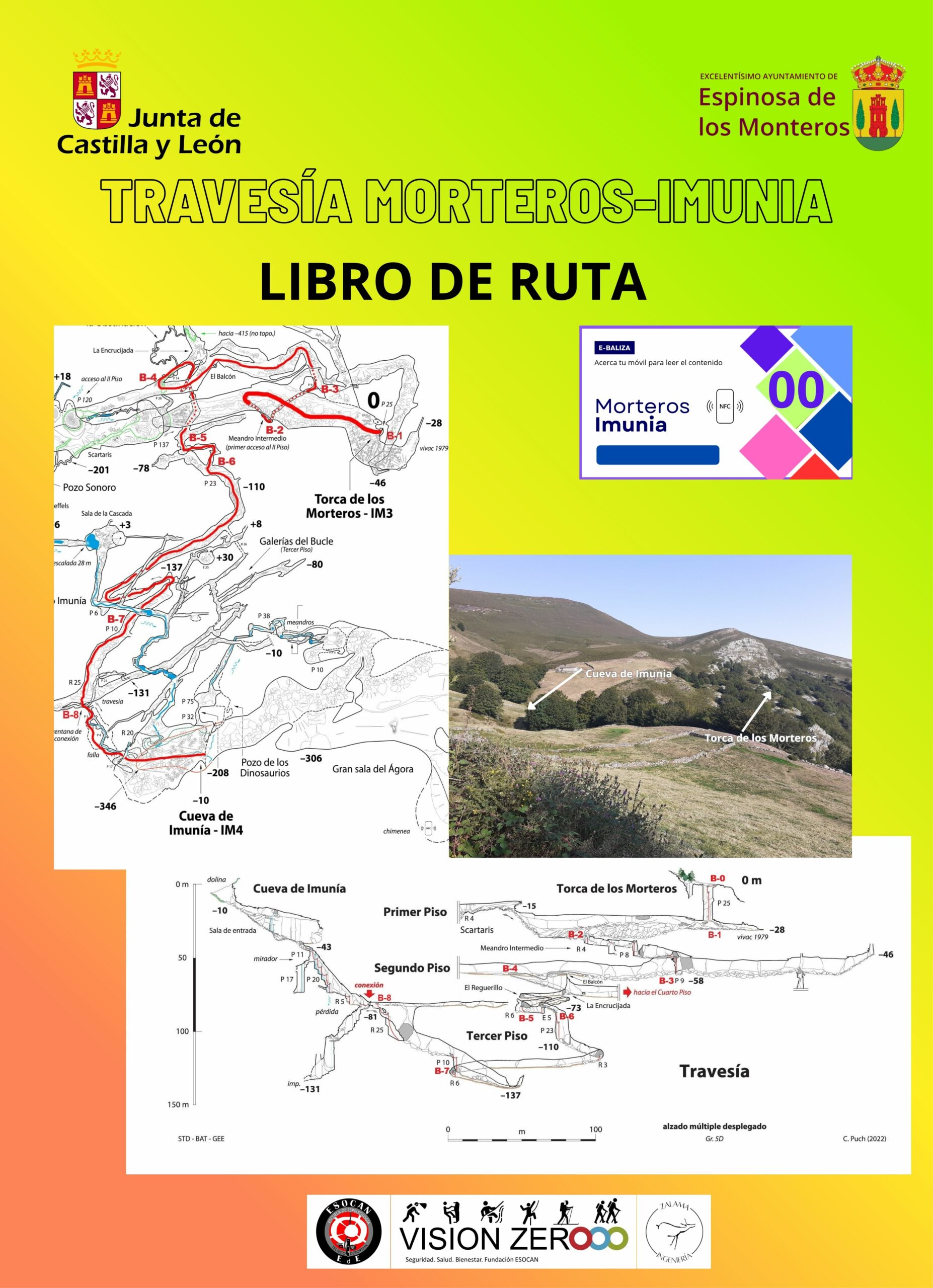

libro_de_ruta_morteros_imunia

La tecnología NFC (Near Field Communication) puede convertirse en una herramienta de apoyo interesante para el espeleosocorro, especialmente cuando se integra en la coordinación e intercambio de información dentro de un operativo.

Una pequeña etiqueta NFC entregada a un socorrista o jefe de equipo permite el intercambio de información de forma clara, concreta, concisa y fiable.

La tecnología no pretende sustituir los procedimientos de rescate, la cartografía, las comunicaciones subterráneas ni el criterio del jefe de equipo. Su función es aportar una capa adicional de información organizada y fácilmente accesible.

¿Qué aporta el NFC al espeleosocorro?

En una intervención de espeleosocorro, disponer de información fiable y actualizada puede ser determinante para organizar los recursos y reducir tiempos.

Una etiqueta NFC puede asociarse a un socorrista, o un jefe de equipo.

Por ejemplo:

NFC → Ficha de misión → Listas de chequeo → Consejos y Procedimientos → Recursos materiales

Al aproximar un teléfono compatible, el socorrista puede acceder a la información correspondiente a la misión asignada.

La etiqueta puede contener simplemente una URL o un identificador único. El contenido importante se encuentra en una plataforma digital que puede actualizarse sin necesidad de modificar físicamente la etiqueta.

NFC en el acceso a la cavidad

Una de las aplicaciones más sencillas consiste utilizar una etiqueta NFC personalizada en el punto de acceso de la cavidad.

Antes de entrar, un miembro del equipo puede controlar quien entra y sale al leer la tarjeta.

Esto permite que la información esté disponible en el propio lugar de intervención, sin depender exclusivamente de documentos impresos.

Una «Ficha de Misión» digital

Una de las aplicaciones más interesantes para un equipo de espeleosocorro sería asociar cada etiqueta NFC a una Ficha de Misión, se elimina el soporte papel y se pasa la información a la tarjeta (se requiere portar un teléfono durante el operativo).

FICHA DE MISIÓN

En esta tarjeta NFC se grabará la siguiente información antes de facilitársela al Jefe de Equipo/Socorrista. Una vez en su posesión, éstos solo tienen que acceder a la información a través de su teléfono móvil. Se evitan errores en la transferencia de la información y ésta queda documentada.

Nº Equipo.

Composición del equipo

Zona asignada

Material acopiado

A esta información básica podrían añadirse contenidos específicos para el operativo de rescate.

La ficha podría incorporar diferentes apartados según el perfil del usuario.

Para el jefe de equipo y socorrista

Información de acceso. Hora aproximada y boca.

Material necesario para la intervención

Consejos y recomendaciones como:

PARTIDA Y VIAJE:

El coche con el depósito lleno y los papeles de seguro y carnet. En invierno llevar cadenas.

Antes de salir de casa comprobar la lista de chequeo de material necesario. Dirigirse al punto de encuentro acordado.

Llamar al coordinador informando de la puesta en ruta y personas que forman el grupo. Avisar a la familia y dar teléfono de contacto si es posible.

Comer e hidratarse abundantemente. Si hay sueño parar y descansar un poco.

LLEGADA:

Presentarse al PM. Inscribirse.

Pedir información básica y trasmitírsela a su equipo: Donde dormir

Donde dejar material Donde comer

Hora de presentarse al PC

Equipo al que se esta asignado si procede

Condiciones generales de la cueva (agua, pozos, frío,…)

DENTRO DEL EQUIPO:

Una vez dentro de un equipo de intervención recordar: Importante la actitud positiva y de apoyo al jefe.

Reconocer las carencias de cada uno, y decírselo al jefe Pedir copia de la topo si es posible

Pedir información sobre zonas peligrosas (crecida, caída piedras…)

Prestar atención a las explicaciones e indicaciones Anotar si es necesario datos concretos

No hablar con la prensa, remitirles al PM

EN EL INTERIOR DE LA CAVIDAD:

Es conveniente llevar una pequeña bolsa,  un poco de agua y comida, ya que las sacas con estas cosas, pueden encontrarse lejos cuando se necesiten.

Al descender, fijarse en las zonas de posible instalación como si fuéramos el responsable. De esta forma cuando el jefe de equipo nos hable de una zona concreta, será mas fácil entenderle.

Si se deja material a otro equipo, anotar QUE y A QUIEN se deja. Animar a los heridos y no hacer comentarios que puedan oír

No ascender de vacío, siempre se puede llevar algo

Al SALIR DE LA CAVIDAD:

Pasar siempre por el PM y dar un informe de lo hecho Entregar el material asignado

No conducir si se está muy cansado

Checklists como el siguiente:

Para el Jefe de Equipo

Delegar todo lo posible Nombrar encargados de tareas específicas, que se ocupen de ellas en todo momento (ej. responsable de la comida).

Numerar las sacas y anotar su contenido.

Anotar el nombre del jefe de equipo al que se le presta material.

Bajar con todo el equipo al final de la zona asignada para desde allí distribuir

Asegurarse de que no se olvida nada en los traslados

Nombrar un responsable del taladro que lo mueva

Asegurarse que todo su equipo sale de la cueva

Dar informe al PM

Informar al exterior Siempre, conforme se van superando obstáculos en progresión, traslado de camilla o evacuación del equipo

Asegurar el funcionamiento del teléfono en la zona asignada.

Comprobar zonas de enlace con otros equipos.

Así, una misma etiqueta NFC puede proporcionar diferentes contenidos dependiendo del usuario o del nivel de acceso.

Resistencia en el medio subterráneo

El diseño de las etiquetas destinadas a espeleosocorro debe tener en cuenta que el entorno subterráneo es especialmente exigente.

Las etiquetas pueden estar expuestas a:

• Agua.
• Barro.
• Condensación.
• Humedad permanente.
• Abrasión.
• Golpes.
• Temperaturas bajas.
• Productos utilizados para marcar o señalizar.
• Manipulación frecuente.

¿Y si no hay cobertura?

Este es uno de los aspectos que deben planificarse correctamente.

El NFC puede funcionar sin cobertura móvil y sin conexión a Internet, porque la comunicación entre el teléfono y la etiqueta se realiza localmente.

El problema aparece si la etiqueta contiene únicamente una URL y el teléfono necesita conectarse a Internet para obtener el contenido.

Por eso, en un sistema destinado al espeleosocorro es recomendable plantear una arquitectura que permita disponer de información crítica previamente descargada o almacenada localmente.

De esta manera:

NFC → identificación del punto → información disponible localmente

o, cuando exista conectividad:

NFC → identificación → servidor → información actualizada

Esta combinación permite disponer de información básica incluso en condiciones de ausencia de cobertura.

 NFC + QR: dos sistemas complementarios

La utilización conjunta de NFC y QR resulta especialmente recomendable.

El mismo punto puede disponer de:

NFC

ACERCA TU TELÉFONO

QR

ESCANEA PARA ACCEDER

El NFC proporciona una interacción rápida y discreta, mientras que el QR ofrece una alternativa universal para teléfonos que no dispongan de NFC o cuando el usuario prefiera utilizar la cámara.

Una infraestructura digital para el espeleosocorro

La verdadera potencialidad del NFC aparece cuando deja de considerarse una simple tarjeta y pasa a formar parte de una infraestructura digital de apoyo al rescate.

Podríamos imaginar una red formada por:

CAVIDADES

↓

PUNTOS NFC

↓

IDENTIFICACIÓN DIGITAL

↓

PLATAFORMA ESOCAN

↓

FICHAS DE MISIÓN

↓

TOPOGRAFÍA + INFORMACIÓN TÉCNICA + CHECKLISTS + PROCEDIMIENTOS

Esto permitiría disponer de una base de información estructurada para las intervenciones y los entrenamientos.

Seguridad y límites del sistema

Es importante establecer claramente que el NFC debe considerarse una herramienta complementaria.

No debe sustituir:

• La planificación del rescate.
• La topografía.
• Las comunicaciones.
• Los sistemas de localización.
• La señalización convencional.
• Los procedimientos operativos.
• La formación de los socorristas.
• El criterio del jefe de equipo.
• Los sistemas de emergencia.

Además, la información crítica debe poder consultarse por otros medios en caso de que el teléfono no funcione, esté sin batería o la etiqueta resulte dañada.

La regla debería ser:

La tecnología ayuda al rescate; no puede convertirse en un punto único de fallo.

Conclusión

La incorporación de tarjetas NFC al espeleosocorro abre la posibilidad de crear una red inteligente de información asociada a las cavidades y a los operativos de rescate.

Una pequeña etiqueta situada en el acceso de una cueva o en un punto estratégico puede proporcionar acceso inmediato a una ficha de misión, topografía, información técnica, listas de chequeo, procedimientos, material necesario o información específica del sector.

Su mayor ventaja es que el soporte físico puede ser extremadamente sencillo, mientras que el contenido digital puede ser amplio y actualizarse continuamente.

Para una organización como ESOCAN – Espeleosocorro Cántabro, el concepto puede evolucionar hacia un sistema en el que cada cavidad y cada punto relevante disponga de una identidad digital propia:

Cavidad → Punto NFC → Ficha de misión → Información operativa → Socorrista

El resultado sería una herramienta de apoyo que conecta la realidad física de la cavidad con la información necesaria para intervenir en ella, mejorando la preparación, la formación, la organización y el acceso a la información durante los ejercicios y, cuando el procedimiento operativo lo contemple, durante una intervención real.
